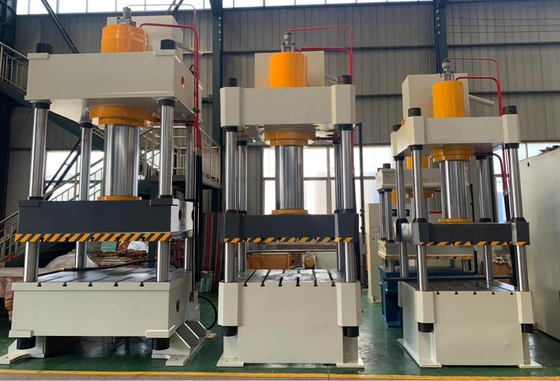

Mesin Pembuat Oven Press 500 Ton Hidraulik Dengan Tekanan Penyesuaian

                                                   Mesin Pencet Oven Dapur/Membuat Mesin
Deskripsi proposal teknis
1Lingkungan kerja mesin
●Suhu: 0 °C -50 °C.
• Kelembaban: Kelembaban relatif di bawah 35% -65%.
● Tegangan: 380V 50Hz, 3 fase
●Tempat pemasangan: kurang debu
● Ketinggian: di bawah 1000M
2,Parameter teknis utama mesin





































3,Penyediaan bagian pendukung utama:


4,Kinerja dan karakteristik:
Mesin ini memiliki mekanisme daya independen dan sistem listrik, dan mengadopsi kontrol terpusat PLC.Sistem hidrolik mengadopsi katup plug-in terintegrasi, dengan struktur kompak, tindakan sensitif dan dapat diandalkan. kecepatan cepat, konsumsi energi rendah, dan kebisingan rendah.Tekanan kerja dan rentang perjalanan dari seri produk ini dapat disesuaikan sesuai dengan kebutuhan kerja.
5,Gambaran Struktur:
Mesin ini terdiri dari dua bagian utama: mesin utama dan mekanisme kontrol, yang terhubung melalui pipa minyak dan perangkat listrik untuk membentuk keseluruhan.,perangkat silinder utama, dll. Mekanisme kontrol terdiri dari stasiun pompa hidrolik, kotak listrik, konsol kontrol mobile, dll.Struktur dan fungsi setiap bagian dijelaskan sebagai berikut::
1. tubuh mesin: Mengadopsi struktur tiga balok dan empat kolom, terdiri dari balok silang atas, slider, meja kerja, silinder utama, silinder ejeksi, kolom, sistem kontrol,dan komponen sistem listrik.
2Silinder utama: Badan silinder utama diikat ke meja, dan ujung bawah batang piston dihubungkan ke blok geser dengan flanges dan baut.Kepala piston dibagi menjadi dua ruang minyak dalam silinder dengan cincin penyegelan berbentuk YX di arah yang berlawananLingkaran luar sarung panduan dilengkapi dengan cincin penyegelan O-ring, yang dikunci dengan flange dan baut untuk memastikan penyegelan pintu silinder.Sebuah cincin debu dipasang pada flange silinder untuk memastikan pencegahan debu dari batang piston.
3. Perangkat pembatas: Perangkat pembatas dipasang di sisi kanan mesin dan terutama digunakan untuk mengontrol jarak stroke slider.,dll.
4Stasiun hidraulik: Pompa hidraulik terdiri dari tangki minyak, pompa piston aksial, motor listrik, katup plug-in dua arah, filter minyak bertekanan tinggi, dan filter udara.Tangki bahan bakar terbuat dari Q235 bagian las pelat baja, dan bagian depan dilengkapi dengan alat pengukur tekanan untuk mengamati tekanan.
5. Pompa minyak: pompa piston aksial. Instruksinya dapat ditemukan dalam manual pengguna pompa piston aksial, dan gambaran tidak diberikan di sini.
6. katup plug-in dua arah: Strukturnya terutama mencakup bagian plug-in, pelat penutup kontrol, katup kontrol pilot, dan bagian blok katup terintegrasi.
a. Komponen sisipan: terdiri dari sisipan katup, segel, badan katup, dll. Ini bisa menjadi katup kerucut atau struktur katup geser. Fungsi utamanya adalah untuk mengontrol arah, tekanan, laju aliran, dll.aliran minyak dalam sirkuit minyak.
Plat penutup kontrol: terdiri dari berbagai komponen kontrol mikro pilot dan komponen hidraulik lainnya yang tertanam dalam plat penutup. Fungsi utamanya adalah untuk mengikat komponen plug-in.Kombinasi dari berbagai komponen kontrol pilot mikro tertanam dan katup kontrol pilot dapat mengontrol status kerja katup plug-inPlat penutup kontrol dibagi menjadi plat penutup kontrol arah, plat penutup kontrol tekanan, dan plat penutup kontrol aliran.
klep kontrol pilot: klep arah elektromagnetik yang dipasang pada pelat penutup kontrol untuk mengontrol tindakan colokan, dan komponennya adalah klep arah elektromagnetik.
d. Blok katup terintegrasi: digunakan untuk memasang colokan, pelat penutup kontrol, dan katup kontrol lainnya, untuk berkomunikasi sirkuit minyak utama dan sirkuit minyak kontrol.
6,Gambaran umum sistem hidrolik
Sistem hidrolik terdiri dari perangkat konversi energi (pompa minyak dan tabung), serta perangkat transfer energi (tangki minyak, pipa minyak), dll. Dengan bantuan kontrol sistem listrik,mengemudi slider untuk menyelesaikan berbagai siklus tindakan.
7,Sistem kontrol listrik
1Mesin ini dilengkapi dengan kotak kontrol listrik independen, yang dapat memindahkan kedua sisi peralatan dengan bebas, dan tombol terpusat mengendalikan operasi seluruh mesin.
8,Sistem Operasi
1) Ia memiliki dua mode operasi: inching dan semi-otomatis, dan dua operasi proses: stroke tetap dan tekanan konstan.
2) Jalur slider diatur oleh perangkat kontrol switch tanpa kontak.
3) Tekanan silinder utama diatur oleh katup pengatur tekanan.
4) Waktu menahan tekanan dapat diatur secara bebas


9Lebih detail:
