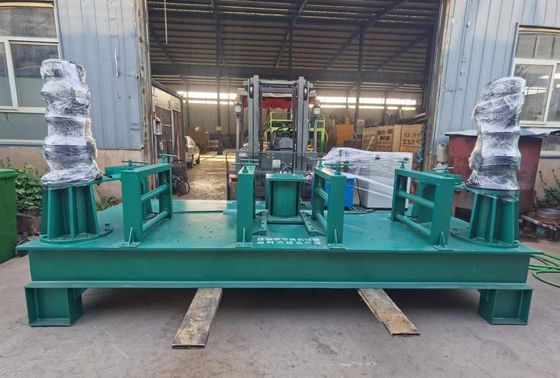

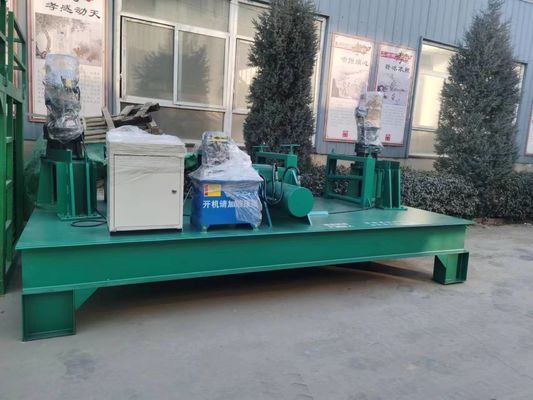

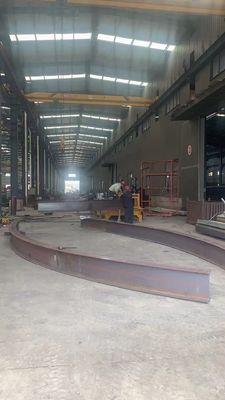

Bagian Steel Pipe Bending Machine

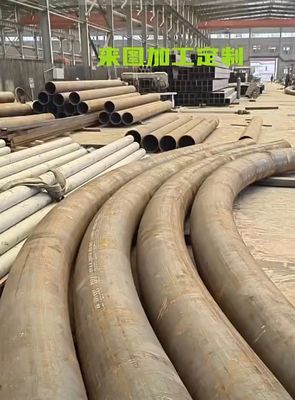

Mesin lentur lengkungan membengkokkan berbagai profil ke radius busur yang berbeda

一,Pengantar singkat mesin lentur dingin multi-fungsi GM-300

Mesin lentur dingin adalah sejenis peralatan pengolahan hidraulik mekanik yang membengkokkan baja bagian menjadi radius radian yang berbeda.Mesin lentur dingin seri GM-300 yang diproduksi oleh perusahaan kami terutama digunakan untuk lentur baja seperti lengkungan baja. Melalui perbaikan terus-menerus, mesin lentur dingin seri memiliki keuntungan operasi sederhana, efisiensi pemrosesan tinggi, dan kontrol sensitif.pembangunan jalan tambang, dan pembuatan dan konstruksi berbagai lengkungan dan model untuk konstruksi model struktur baja lanskap.

1. Parameter teknis utama

Kapasitas lentur: tabung bulat, balok I, balok H, baja saluran, tabung persegi dan baja lainnya

(1) Dimensi keseluruhan: panjang * lebar * tinggi = 4000 * 1800 * 1800mm

(2) Kecepatan mendorong silinder: 2-5mm/s

(3) Radius lentur minimal benda kerja: 2500mm (tergantung pada spesifikasi baja)

(4) Tekanan kerja nominal sistem hidrolik: 15MPa (maksimum 60mpa)

(5) Kecepatan roda penggerak: 3,8 rpm

(6) Kecepatan linier roda penggerak: 3,8m/menit

(7) Jalur silinder: ≥ 200mm

(8) Total daya: 19KW Tegangan: 380V

(1) Motor roda penggerak: 2 * 7.5KW

(2) Motor pompa minyak: 4KW (tekanan tinggi)

(9) Berat operasi: 3500Kg

(10) Diagram kurva pukulan roda atas dan jari-jari lentur benda kerja dari mesin lentur dingin:

Radius roda pengemudi.rPerjalanan roda atasS

Jarak pusat roda penggerakARadius lingkaran luar lenturR

Fungsi kurva dari pukulan roda atas S dan jari-jari lentur benda kerja R:

S=R+r-√[(R+r) 2- (A/2) 2]

Misalnya: R=1500 r=82.5 A=1790

S=1500+82.5-√[(1500+82.5) 2- (1790/2) 2]=277.4

kurva ABC dalam gambar adalah kurva fungsi antara pukulan roda atas dan radius lentur dari benda kerja.dan bagian pendek BC adalah radius kecil lenturEfek pembentukannya tidak baik dan seharusnya tidak dipilih.

二, Sistem pengenalan

1Sistem mekanik

Sistem mekanis menggunakan pengurangan roda pin sikloid untuk langsung mendorong roller untuk berputar pada kecepatan 3,7 r / min. Untuk mewujudkan sinkronisasi dua rol,dua motor dimulai pada saat yang sama untuk mewujudkan sinkronisasiUntuk memenuhi kondisi kerja, transfer maju dan mundur dapat dilakukan.

2Sistem hidraulik

Sistem ini menggunakan katup pembalikan manual untuk membalikkan pompa minyak dan mewujudkan gerakan maju dan mundur silinder minyak.Katup throttle satu arah digunakan untuk mengatur kecepatan gerakan tabung minyak, dan katup kontrol hidraulik dua arah satu arah digunakan untuk mengunci tabung minyak.efektif mencegah sistem dari pemanasan.

3Sistem listrik

Sistem listrik terutama mengontrol motor pompa minyak dan motor roller bergerak.Jika filter minyak pengembalian tersumbat dan elemen filter perlu diganti, lampu indikator penyumbatan filter menyala, dan elemen filter perlu diganti.Sebuah saklar udara (saklar utama) diatur dalam sirkuit pengembalian minyak utama untuk secara efektif melindungi seluruh sistem.
