Mesin Press Hidraulik Vertikal

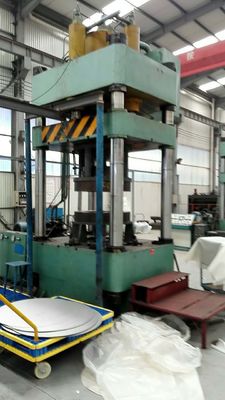

Ujung piring Mesin pencet hidrolik 1000 ton untuk ujung piring bulat dan elips maksimal 1000 mm

Penggunaan utama dan kondisi kerja mesin:

1 Dapat mewujudkan tekanan konstan, stroke konstan- dua proses pembentukan, dengan pengaturan fungsi penundaan tekanan tahan waktu, penundaan waktu disesuaikan.Tekanan kerja dan stroke dapat disesuaikan sesuai dengan persyaratan peraturan, dan operasinya sederhana dan nyaman.

2 Bidang aplikasi: berlaku untuk semua proses menggambar, membengkokkan, membentuk dan lain-lain. Mobil besar, penutup kendaraan pertanian dan bagian lainnya..Kapal, penerbangan, aeroangkasa dan bidang lainnya.

3 aksesori atau fitur opsional: perangkat penyangga, slider edge press, perangkat perlindungan fotoelektrik, dengan rel panduan terapung untuk mengganti alat, dan platform kerja mobile,alat mekanisme penjepit cepat, stroke, tekanan, kecepatan perangkat.

4 mesin dengan kabinet kontrol sistem hidrolik independen, sistem listrik. dapat menyadari penyesuaian, semi otomatis dua jenis cara kerja,dalam metode operasi semi-otomatis memiliki tekanan menjaga dan fungsi kembali otomatis.

5 kondisi kerja peralatan:

5.1 suhu area kerja peralatan: -10 ~ 60 C (+)

5.2 tegangan catu daya: 380V tiga fase sistem empat kabel, rentang fluktuasi tegangan: 380V + 10%, 50HZ.

5.3 sistem hidrolik menggunakan media: N46# - YB anti-wear minyak hidrolik.

Struktur utama mesin:

1 seluruh mesin adalah struktur tiga balok.

2 tubuh mesin adalah untuk 45 baja struktur las.

3 silinder utama adalah struktur silinder piston.

4 sistem hidrolik berada di bagian atas tubuh mesin utama atau di sisi kanan tanah.

Parameter utama:

Struktur utama dan kinerja:

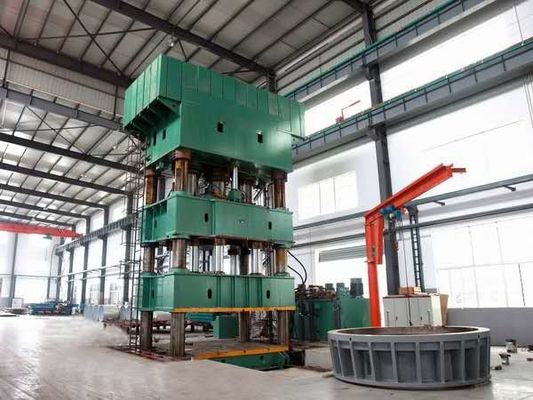

Mesin pencet hidrolik empat kolom terutama terdiri dari bagian mekanik, transmisi hidrolik dan kontrol listrik dari tiga bagian.

1 Bagian mekanik:

1.1. Mesin utama tubuh, silinder utama, pompa stasiun, kabinet operasi, dan komponen lainnya.

1.2 Mesin badan utama adalah 45 # baja struktur las. Melalui tungku penggilingan suhu tinggi untuk menghilangkan ketegangan, sehingga akurasi mempertahankan baik, deformasi kecil.Ram dihubungkan dengan piston dari tabung master dengan flange, dan piston dilengkapi dengan panduan dan anti defleksi kemampuan. dapat memastikan akurasi dan efek penggunaan. dan worktable pad memiliki slot T,Anda dapat menggunakan baut berbentuk T untuk memasang benda kerja dan alat, ukuran slot T dan jarak sesuai dengan kebutuhan pengguna.

1.3 silinder utama: silinder utama adalah struktur silinder piston tunggal. Silinder minyak dipasang pada lubang balok silang atas dan dipasang melalui kacang silinder,Bagian bawah piston terhubung dengan ram dengan flangePengolahan permukaan pengeras batang piston.

1.4 tekanan tabung utama dengan menggunakan deteksi dan pengaturan sensor tekanan, tabung utama dengan fungsi menahan tekanan, di mana waktu dapat mengisi tekanan secara otomatis,Tekanan batas penurunan tekanan dapat diatur sesuai dengan kebutuhan penggunaDeteksi tekanan gauge dan pengaturan remot tekanan mengatur katup.

1.5 posisi pukulan ram terdeteksi dan dikendalikan oleh sensor pergeseran linier; posisi pukulan pad hidrolik dikendalikan oleh saklar jarak dekat,dan pemeliharaan yang nyaman.

1.6 tabung minyak sebagian besar disegel dengan cincin penyegelan berkualitas tinggi (dengan empat segel minyak bawaan, tiga sabuk panduan tembaga), untuk menghindari kebocoran tabung minyak, dan memiliki ketahanan aus yang baik,untuk memperpanjang umur layanan.

1.7 warna tampilan mesin warna yang disediakan oleh pembuat pengguna.

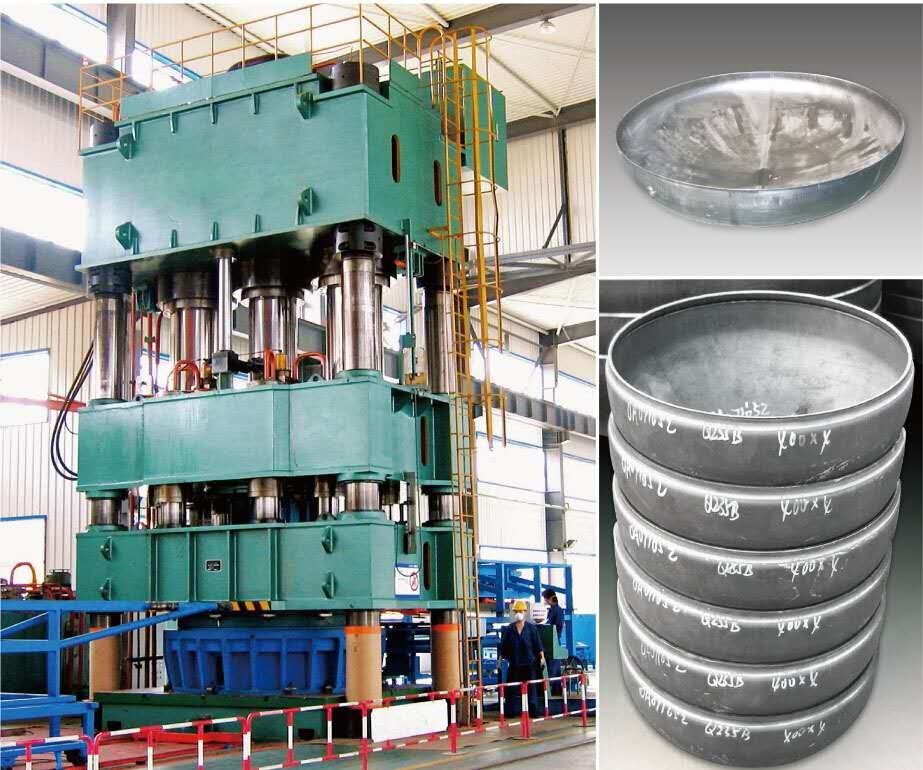

Gambar ujung piring:

Foto Ujung Piring
