Φ300mm spesifikasi mesin berputar dingin

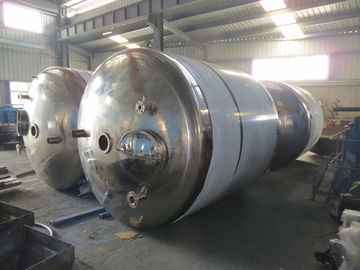

(Peralatan pembuatan ujung piring untuk bejana tekan: tangki minyak)
Kami adalah produsen profesional untuk mesin akhir piring. Di Cina, 70% mesin pencuci piring dibuat oleh kami. Kami adalah pemimpin asosiasi mesin piring akhir, dan standar mesin pencetak piring yang telah ditetapkan.
1) parameter teknis mesin Merayap:
| BARANG | NAMA | PARAMETER |
| 1 | Max. ketebalan pelat S | Q235 16mm |
| 2 | Min. ketebalan pelat S | Stainless steel 2mm |
| 3 | Max. radius pelat | R450mm |
| 4 | Min. radius pelat | R30mm |

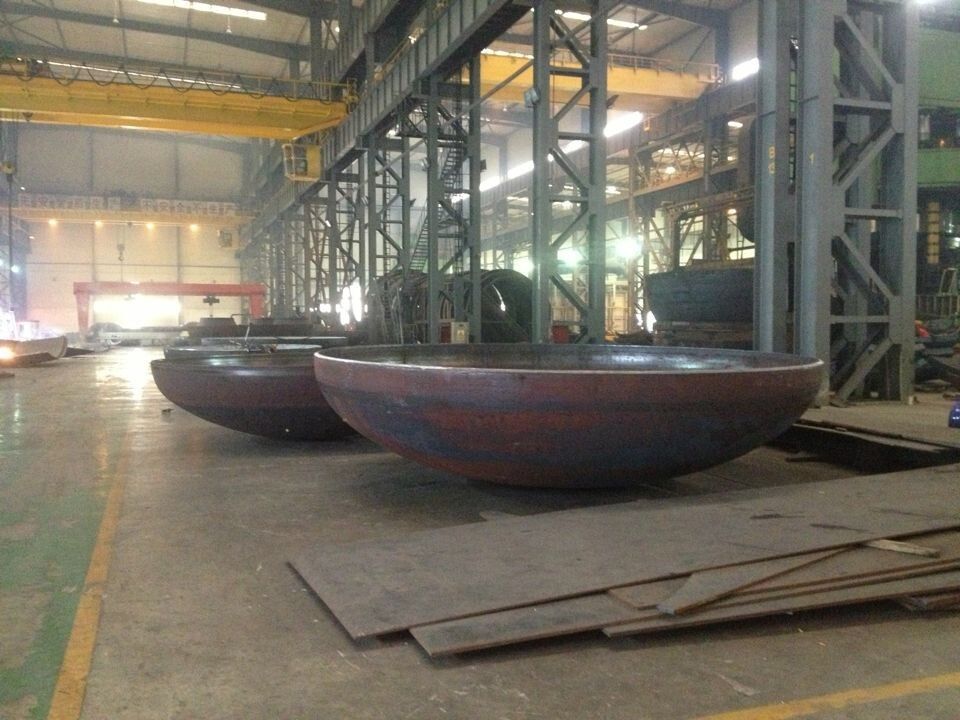

| 5 | Diameter maks ellipsoidal dish end | D = 3200 |
| 6 | Diameter min dari ujung piringan ellipsoidal | D = 850 |
| 7 | Membentuk diameter poros roda | D = 160mm |
| 8 | Membentuk kekuatan putaran roda | N = 32KW / 26KW kecepatan ganda |
2. Persyaratan tambahan mesin lipat
a) Tekanan silinder oblique, silinder depan, penjepitan harus ditunjukkan pada pengukur tekanan dan dapat disesuaikan. Kecepatan silinder depan dan belakang bisa disesuaikan. Tekanan stasiun hidrolik bisa menunjukkan pada pengukur dan disesuaikan
b) Roda tekanan (terpasang pada poros), dan proses pendinginan HRC46 ~ 50.
c) 11 roda pembentuk, R30, R50, R80, R100, R150, R200, R250, R300, R350, R400, R450, R500, R550, R600, R650, R700, R760, R820. Bahan QT600-3, ditandai dengan cap. Membentuk roda harus memiliki ketahanan abrasi yang baik; ujung piringan harus memiliki kilap yang baik setelah berputar.
d) Pastikan silinder penjepit bekerja dengan normal
e) Kacang (untuk sekrup) kekuatan: ketahanan abrasi harus ZHA166-6-3-2 (kuningan aluminium), yaitu 9-4 tembaga.
f) Tinggi dalam 3383mm, Tinggi total 4883mm

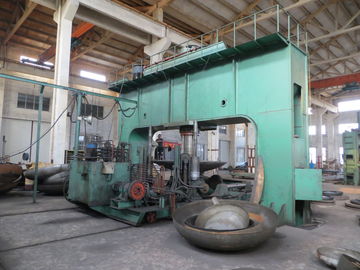

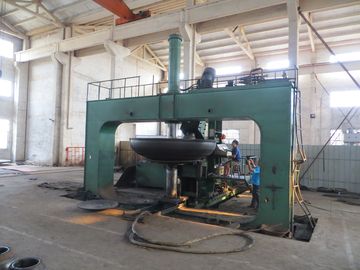

3. Menekan parameter teknis mesin
| BARANG | NAMA | PARAMETER |
| 1 | tekanan | 400T |
| 2 | Jarak antara rumah utama | 4400 |
| 3 | Silinder utama maks. Tekanan Pekerjaan | 25 mpa |
| 4 | Motor utama | 55KW |
4. Persyaratan tambahan dari mesin pres
a) Menekan batang piston silinder mesin mengadopsi besi cor dingin, silinder mengadopsi 35 # tempa, stroke memastikan produksi Φ3200mm ujung piringan ellipsoidal.
b) Kekakuan bingkai mesin pengepres harus cukup, garansi selama 10 tahun. Ketika tekanan cetakan atas mencapai 20Mpa, Pusat derajat defleksi dari balok atas dan bawah tidak boleh melebihi 1.8mm (mencapai tingkat tekanan presisi, deformasi f = Δ / L = 1/2500). Batang piston silinder harus dicat krom dan dipoles, beban mesin tidak boleh kurang dari 12 ton.
c) Penjual menyediakan 5 set perkakas menekan, R600, R900, R1200, R1500, R1700 materi QT600-3, ditandai dengan cap.
d) Dengan fungsi operasi otomatis dan manual, tekanan dapat ditampilkan pada pengukur dan dapat disesuaikan
5. Deskripsi utama
a) Produsen pompa piston aksial, komponen hidrolik, peralatan listrik, bantalan, peredam, motor, motor minyak sebagai berikut:
Pompa piston aksial: Cina
Solenoid directional valve: Cina
Peralatan listrik: A, PLC pengontrol yang dapat diprogram (Mitsubishi Jepang) B, kontaktor, switch: Schneider atau Omron.
Bearing: bagian utama (SKF), yang lain (Cina)
Peredam: cina.
Motor: China
Motor oli: Cina
Seal: segel pipa minyak (Taiwan) Silinder silinder (Jepang NOK, Cina)
b) Struktur yang dilas harus merupakan perawatan penuaan getaran untuk menghomogenkan tegangan pengelasan.
c) Permukaan kulit oksida yang mengkilap dari struktur yang dilas harus dilepaskan secara mekanis untuk memastikan tidak ada retak setelah pengecatan.
d) Semua pipa hidraulik harus merupakan perawatan pengawetan untuk memastikan kebersihan oli hidraulik
e) Dinding bagian dalam tangki minyak harus dikupas dan dipoles, dan dilapisi dengan cat tahan minyak, untuk memastikan kebersihan oli hidrolik
f) Sebelum pengiriman dari pabrik, peralatan harus disikat dengan cat antirust.
g) Masalah kualitas, instalasi dan masalah komisioning dalam satu tahun, diperbaiki oleh penjual secara gratis.
h) Peralatan berat total: 96T
i) Menyediakan segel mesin yang dapat disegel
j) Sebelum pemasangan, penjual harus menyediakan gambar dasar, gambar tata letak peralatan dan informasi teknis terkait (jika perlu, mengirim orang untuk berkomunikasi dengan pembeli). Pembeli harus bertanggung jawab atas konstruksi pondasi.
k) Penjual harus menyediakan peralatan manual pengoperasian, skema elektrik, skema hidrolik dan gambar perkakas yang menekan.
l) Penjual bertanggung jawab untuk pemasangan, komisioning dan pelatihan, pembeli harus menyediakan alat yang diperlukan (seperti crane, mesin las, mesin pemotong oksigen-asetilena, mesin pemotong roda gerinda, dll.), dan menyediakan makanan dan akomodasi pekerja instalasi. Produksi 20 hidangan akhir sebagai kualifikasi, spesifikasi hidangan akhir ditentukan oleh pembeli, periode pelatihan adalah satu bulan.
m) Bahan meja kerja yang disediakan oleh penjual, dan diproduksi oleh pembeli.
n) Jangkar baut dan rel penghubung yang disediakan oleh pembeli
