3015-12000W Dua Meja Mesin Pemotong Laser Serat

Name: 3015-12000W Dua Meja Mesin Pemotong Laser Serat
Brand: Jinqiu
SKU: GM3015-12000W
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (175 reviews)

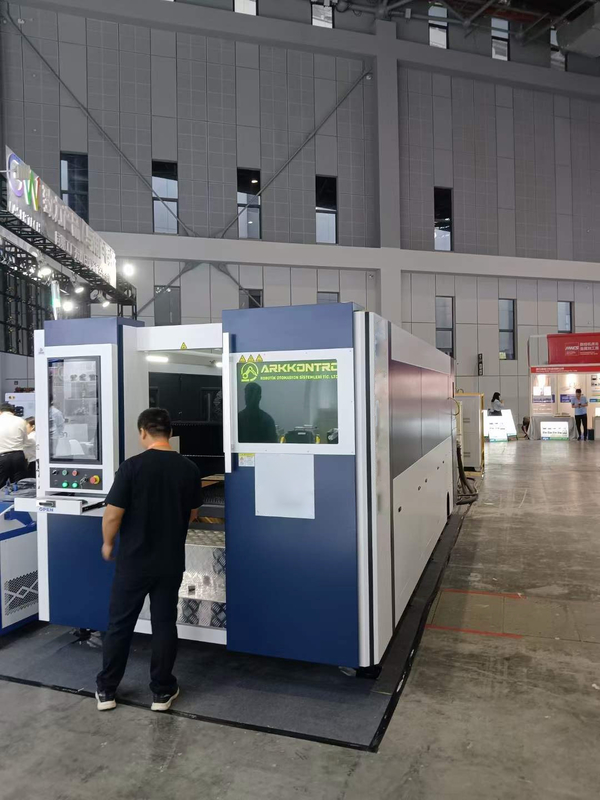

Gambar besar : 3015-12000W Dua Meja Mesin Pemotong Laser Serat

Detail produk:

Tempat asal:	China-Wuxi Jinqiu Machinery Co.,ltd
Nama merek:	Jinqiu
Sertifikasi:	CE and CQC
Nomor model:	GM3015-12000W

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 SET
Harga:	USD or RMB
Kemasan rincian:	rangka baja logam
Waktu pengiriman:	55-60 hari
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	150 buah per bulan

Kontak

Detil Deskripsi produk

Ukuran pemotongan (mm):

3000×1500

Perjalanan yang efektif:

Poros X (mm) 3050; Poros Y (mm) 1520; Poros Z (mm) 100

Akurasi posisi:

Poros X (mm/m) ±0,03; Poros Y (mm/m) ±0,03; Poros Z (mm/m) ±0,01

Laser Serat:

Cina MAX-12000W

Cahaya Tinggi:

Mesin pemotong laser serat 3015W

Mesin pemotong laser serat 12000W

dua tabel Mesin Pemotong Laser Serat

Pengenalan produk

Fitur utama:

1"Efisiensi konversi fotoelektrik dapat mencapai 30%, dua sampai tiga kali lipat dari CO2;

2,Konsumsi daya yang lebih rendah, CO2 adalah 20% ~ 30%;

3, Tidak ada gas kerja laser, dapat menghemat banyak biaya perawatan laser;

4Transmisi serat optik, tanpa lensa reflektor, tidak perlu menyesuaikan jalur cahaya.

5, Digunakan untuk memotong logam non-ferrous, paduan aluminium, tembaga dan bahan lainnya

Fitur produk:

Struktur gantry ganda drive, gerakan halus dan andal;
Desain penelitian dan pengembangan independen, pembuatan tempat tidur mesin alat, teknologi pengolahan khusus, presisi tinggi mesin alat, stabil dan dapat diandalkan, umur panjang;
Penggerak rak gigi presisi tinggi, dengan pengurangan gigi presisi tinggi, respons tinggi dan servo motor presisi tinggi;
Kualitas internasional kelas satu dari laser serat, aplikasi industri selama bertahun-tahun, umur layanan yang panjang, bebas perawatan, stabil dan dapat diandalkan;
Kepala pemotong laser presisi tinggi, lensa optik impor, difokuskan pada halus, penyesuaian mudah, pemotongan sempurna;
Pengontrol ketinggian obor kapasitif kontrol loop tertutup ganda, persyaratan rendah untuk pelat baja, kualitas pemotongan stabil dan dapat diandalkan;
Sistem CNC sederhana dan mudah dioperasikan, persyaratan rendah untuk operator;
Memotong input grafis beberapa format, menarik yang kuat dan mengedit fungsi grafis;

10Perangkat lunak pemotongan khusus, ahli teknologi pemotongan, fungsi panggilan data;

11Sistem pengisian bahan bakar otomatis

12"Mengurangi tekanan gas katup proporsional untuk menyesuaikan secara otomatis,tidak perlu penyesuaian manual;

Konfigurasi dasar produk dan parameter teknis

Tidak, tidak.	Deskripsi	Merek
1	Bagian utama mesin	pabrik
2	Kabinet operasi CNC	pabrik
3	Pertukaran kerja	pabrik
4	Laser Serat	Cina MAX-12000W
5	laser chiller	HanLi
6	Kepala pemotong laser	Shanghai BOCI BLT442, fokus otomatis
7	THC kapasitif	Cypcut BCS100
8	Sistem CNC	Cypcut FSCUT6000, EtherCAT
9	Reduktor presisi	Jerman Techmech
10	Penggerak roda gigi	Jepang SMAGIC
11	Servo motor	China INOVANCE
12	Panduan linier	Jepang SMAGIC
13	Katup proporsional	Jepang SMC
14	Bagian elektronik	Prancis Schneider
15	Katup solenoid	Jepang SMC
16	Stabilisator tegangan	Shanghai Huadong
17	Penundaan keamanan	Jerman Pilz
18	Tirai layar lampu keselamatan	China LNTECH
19	Pintu kunci keamanan magnetik	pabrik
20	Kamera interior dan monitor samping belakang	pabrik
21	Sistem pelumasan otomatis	pabrik
22	Kaca jendela	Standar CE OD7
23	Kompresor udara	Opsional
24	Peralatan pembuangan debu	Opsional

2,Parameter teknologi mesin alat

Deskripsi		Parameter teknis
Deskripsi		Parameter teknis
Ukuran pemotongan maksimum (mm)		3000×1500
Perjalanan yang efektif	sumbu X ((mm)	3050
	sumbu Y (mm)	1520
	sumbu Z (mm)	280
Keakuratan posisi	sumbu X (mm/m)	± 0.03
	sumbu Y (mm/m)	± 0.03
	sumbu Z (mm/m)	± 0.01
Keakuratan penentuan posisi berulang	sumbu X (mm)	± 0.02
	sumbu Y (mm)	± 0.02
	sumbu Z (mm)	± 0.005
Kecepatan posisi cepat	sumbu X (m/menit)	100
	sumbu Y (m/min)	100
	Aksi Z (m/min)	30
Dimensi L × W × H ((mm)		8790×2465×2105 (untuk referensi)

3Parameter laser dan proses

Posisi	Parameter teknis
Posisi	Parameter teknis
modus kerja	Kontinyu/modulasi
Kekuatan laser ((W)	12000
Panjang gelombang laser (nm)	1080±10
Frekuensi modulasi maksimum ((KHz)	5
modus laser	Mode tunggal
Kualitas optik (M2)	4mm*mrad
Jangkauan penyesuaian daya (%)	10-100
Panjang Serat (m)	15
Jenis pendingin	pendingin air
Suhu operasi (°C)	10-40
Stabilitas jangka panjang (24 jam)	< ± 3%
Kehidupan laser (h)	100000
Total konsumsi daya (Kwh)	36

4,Persyaratan Lingkungan

	Suhu lingkungan kerja	-5°C-50°C
	Kelembaban relatif	70% tidak kondensasi
	Lingkungan sekitar	Berventilasi, Tidak ada dampak dalam jarak 5 meter
	Pasokan tegangan listrik	2P,220V±5%;3P,380V±5%
	Frekuensi pasokan	50Hz
	Daya Masuk	100Kw
	Tipe grounding	Terpusat secara langsung

Pengantar komponen penting

1,Badan mesin

Tubuh mesin dengan struktur kotak las, setelah proses pengeringan bantuan stres, proses teknologi untuk pengelasan untuk pengeringan untuk tekanan ke mesin kasar, penuaan getaran,Semifinishing untuk penuaan getaran, menyelesaikan pengolahan, lebih baik menyelesaikan stres karena pengelasan, pengolahan, sehingga sangat meningkatkan stabilitas mesin alat, dapat menjaga presisi mesin untuk waktu yang lama.

2,Sinar melintang

Badan balok dengan metode integralaluminium, penggilingan diolah setelah pelepasan tegangan, proses untuk castings untuk penggilingan untuk tegangan untuk machining kasar, penuaan getaran, semi finishing untuk penuaan getaran, finishing machining,mesin setelah tempering, memastikan kekuatan, kekakuan dan stabilitas balok secara keseluruhan, dapat mempertahankan

Keakuratan sinar untuk waktu yang lama.

Laser serat

Sumber laser MAX adalah generasi baru dari rentang spektrum inframerah dekat (1070 ~ 1090 nm) pompa semikonduktor sistem laser serat ytterbium doped mode tunggal terus menerus, ia memiliki kekuatan tinggi,Kualitas lampu jarak jauh yang ideal, transmisi serat optik dan efisiensi konversi elektro-optik.Sistem laser memiliki keandalan yang tak tertandingi dan tinggi dibandingkan dengan berbagai laser solid state dan laser gas, kelebihannya adalah:berbagai pilihan panjang gelombang, rasio sinyal ke kebisingan yang sangat rendah, stabilitas tinggi dan umur panjang sumber pompa digunakan.

Hanya untuk referensi

Fitur utama:

Kualitas sinar keunggulan (BPP)
Semua rentang daya konstan BPP
Penggunaan jarak fokus panjang masih bisa mendapatkan tempat kecil
efisiensi konversi fotoelektrik 30%
Operasi bebas perawatan
Desain modular, "plug and play"
Kecil, mudah dipasang
100000 jam pemeliharaan gratis

Sistem CNC

FSCUT6000 High Power EtherCAT adalah sistem kontrol pemotongan bus laser EtherCAT yang hemat biaya.dan solusi inklusif untuk memotong pelat tebal menengah untuk struktur baja, menara besi, kapal, dll. Fungsi seperti Smooth MicroJoint, Flash Piercing, dan 5-Stage Piercing, dapat meningkatkan efisiensi pemrosesan; Fungsi seperti Deslag dan Corner Technique,dapat meningkatkan kualitas pengolahan plat tebal.

Fungsi utama:

Smooth MicroJoint: cross section yang halus di MicroJoints untuk mudah diunggah dan produksi yang efisien.
Fast Piercing: sangat cepat menusuk untuk efisiensi tinggi menusuk plat tipis.
Deslag: menghilangkan serpihan setelah menusuk dan meningkatkan kualitas menusuk piring tebal.
Penembusan 5 Tahap: penembusan untuk piring yang lebih tebal.
Flash Piercing: penembusan konversi frekuensi cepat untuk meningkatkan efisiensi penembusan pelat tebal.

Ø Teknik sudut: meningkatkan kualitas pengolahan sudut bagian.

Circle Centering: dengan cepat menemukan pusat piring melingkar untuk meningkatkan efisiensi pemrosesan.

Ø One-Path FlyCut: memotong setiap grafik tanpa mengangkat pemotong ke nol referensi untuk kecepatan pemotongan yang lebih cepat.

Quick CutOff: memotong plat sepanjang arah X atau Y dengan satu klik.

Ø Vertex Marking: menandai kotak batas grafis yang akan dipotong untuk rentang pemrosesan yang jelas.

Frame Border Contour: memastikan bagian-bagian pada plat non persegi panjang berada di dalam plat untuk produksi yang aman.

Ø Membangun sarang: bebas dan mudah sarang untuk pemanfaatan pelat yang lebih tinggi.

EtherCat real-time: mudah diperluas.

Ø Virtual Multi-Station: mengatur beberapa stasiun pada satu mesin alat untuk meningkatkan efisiensi pemrosesan.

Side Anti-Collision: angkat pemotong lagi, jika objek samping terdeteksi selama perjalanan, sehingga tabrakan samping ke pemotong dicegah.

Ø FrogLeap Skip: menyesuaikan tinggi pemotong secara cerdas selama perjalanan untuk mencegah tabrakan dengan bagian yang miring.

Protective FindEdge: melindungi pemotong dari menabrak rak selama mencari tepi.

Ø Pemantauan torsi: memantau torsi servo, dan berhenti segera ketika menabrak benda berat untuk memastikan keamanan alat mesin dan operator.

Fast Import: scan kode QR untuk mengimpor gambar, yang cepat dan akurat.

Ø Pemeliharaan gulungan: pemesinan pada gulungan untuk meningkatkan efisiensi pemotongan.

Ø InkJet Printer: cetak kode untuk menandai bagian dengan cepat tanpa kerusakan.

Nozzle Cleaning: membersihkan nozzle secara otomatis untuk memperpanjang umur nozzle dan meningkatkan kualitas mesin.

Ø Pemeriksaan torsi: memantau keadaan poros penggerak ganda untuk menghindari torsi.

Akselerasi Fleksibel: akselerasi dan decelerasi fleksibel untuk umur mesin alat yang lebih lama.

Ø Keakuratan kontrol teoretis 0,005mm, akurasi lintasan praktis 0,01mm, akurasi posisi 0,001mm, akurasi posisi berulang 0,002mm.

Kecepatan perjalanan maksimum dan kecepatan pemesinan maksimum yang tidak terbatas.

Ø Akselerasi maksimum 2G.

Kepala pemotong

Seri BLT 4, pemotong cerdas yang hemat biaya yang berfokus pada mesin pemotong 2D, 3D dan bevel, memberikan kinerja yang sangat baik dengan pemotongan yang stabil, pemasangan dan pengaturan yang sederhana,tersedia untuk tingkat daya di bawah 30KWCari lebih banyak rincian di parameter teknis.

Parameter pemotongan laser (hanya untuk referensi)

Bahan	Ketebalan (mm)	Gas pemotong	Kecepatan pemotongan ((m/menit)	Kekuatan ((W)	Mesin pemotong (bar)	Fokus pemotongan ((mm)
CS (Q235B)	6	Udara	13	12000	12 ~ 14	-1~-1.5
		N2	16	12000	12 ~ 14	-1~-2
		O2	2.8 ~ 2.9	3000 ~ 3500	0.6 ~ 0.8	7 ~ 8
	8	Udara	10.5	12000	14 ~ 16	-2~-2.5
		N2	10	12000	14 ~ 16	-2~-3
		O2	2.5 ~ 2.6	4000 ~ 4500	0.6 ~ 0.8	8 ~ 9
	10	Udara	8	12000	14 ~ 16	-3~-4
		N2	6	12000	14 ~ 16	-3~-4
		O2	2.2 ~ 2.3	4500 ~ 5000	0.6 ~ 0.8	9 ~ 10
	12	Udara	5	12000	14 ~ 16	- 4 ~ 5
		N2	4	12000	14 ~ 16	- 4 ~ 5
		O2	1.9 ~ 2	6000 ~ 7000	0.6 ~ 0.8	9 ~ 10
	14	Udara	4	12000	14 ~ 16	- 6 ~ 7
		N2	3.5	12000	14 ~ 16	- 6 ~ 7
		O2	1.6	7000 ~ 8000	0.6 ~ 0.8	9 ~ 10
	16	Udara	2.8	12000	14 ~ 16	-8~-9
		N2	2.6	12000	14 ~ 16	-8~-9
		O2	1.5	8000-9000	0.6 ~ 0.8	10 ~ 11
	18	Udara	2.1	12000	14 ~ 16	-10 ~ 11
	18	O2	1.45	12000	0.6 ~ 0.8	10 ~ 11
	20	Udara	1.7	12000	16 ~ 18	- 11 ~ 12
	20	O2	1.4	12000	0.6 ~ 0.8	11 ~ 12
	22	Udara	1.1	12000	18 ~ 20	-14 ~ 15
	22	O2	1.2	12000	0.6 ~ 0.8	11 ~ 12
	25	O2	1	12000	0.6 ~ 0.8	11 ~ 12
	30	O2	0.4	12000	0.6 ~ 0.8	13 ~ 14
	35	O2	0.35	12000	0.9 ~ 1.1	13 ~ 14
	40	O2	0.3	12000	1.2~1.5	13 ~ 14
	45	O2	0.2	12000	1.2~1.5	13 ~ 14
SS (SUS304)	6	Udara	17	12000	12 ~ 14	-1~-2
	6	N2	16	12000	12 ~ 14	-1~-2
	8	Udara	14	12000	14 ~ 16	-2~-3
	8	N2	10	12000	14 ~ 16	-2~-3
	10	Udara	11	12000	14 ~ 16	-3~-4
	10	N2	6	12000	14 ~ 16	-3~-4
	12	Udara	8	12000	14 ~ 16	- 4 ~ 5
	12	N2	4	12000	14 ~ 16	- 4 ~ 5
	14	Udara	6	12000	14 ~ 16	- 6 ~ 7
	14	N2	3.5	12000	14 ~ 16	- 6 ~ 7
	16	Udara	4	12000	14 ~ 16	-7~-8
	16	N2	2.6	12000	14 ~ 16	-7~-8
	18	Udara	3	12000	14 ~ 16	-10 ~ 11
	18	N2	2	12000	14 ~ 16	-10 ~ 11
	20	Udara	2	12000	16 ~ 18	- 11 ~ 12
	20	N2	1.6	12000	16 ~ 18	- 11 ~ 12
	25	Udara	1.3	12000	18 ~ 20	-14 ~ 15
	25	N2	1.1	12000	18 ~ 20	-14 ~ 15
	30	Udara	0.8	12000	18 ~ 20	- 17 ~ 18
	30	N2	0.2	12000	18 ~ 20	6 ~ 7
	40	N2	0.15	12000	18 ~ 20	6 ~ 7
	50	N2	0.1	12000	18 ~ 20	5 ~ 6
AL (6061)	6	Udara	12	12000	12 ~ 16	-2~-3
	8	Udara	8	12000	16 ~ 18	-3~-4
	10	Udara	5	12000	16 ~ 18	- 5 ~ 5.5
	12	Udara	3	12000	16 ~ 20	- 6 ~-6.5
	14	Udara	2.5	12000	16 ~ 20	-7~-8
	16	Udara	1.8	12000	16 ~ 20	-8~-9
	18	Udara	1.2	12000	16 ~ 20	- 9 ~ 10
	20	Udara	0.8	12000	16 ~ 20	-10 ~ 11
	22	Udara	0.5	12000	16 ~ 20	- 11 ~ 12
Tembaga	6	Udara	10.5	12000	12 ~ 16	-2~-3
	8	Udara	7	12000	16 ~ 18	-3~-4
	10	Udara	4	12000	16 ~ 18	- 5 ~ 5.5
	12	Udara	2.2	12000	16 ~ 20	- 6 ~-6.5
	14	Udara	2	12000	16 ~ 20	-7~-8
	16	Udara	1.5	12000	16 ~ 20	-8~-9
	18	Udara	0.9	12000	16 ~ 20	- 9 ~ 10
	20	Udara	0.7	12000	16 ~ 20	-10 ~ 11
	22	Udara	0.4	12000	16 ~ 20	- 11 ~ 12
	Ketebalan bahan hijau berarti mereka dapat diproses untuk waktu yang lama dan dalam jumlah besar.
	Material ketebalan kuning menunjukkan bahwa ia dapat diproses, tetapi ketika suhu material meningkat, fluktuasi tekanan pemotongan, komposisi pelat yang tidak merata dan faktor lain berfluktuasi,proses pengolahan tidak stabil, disarankan untuk menggunakan laser bertenaga lebih tinggi.
	Ketebalan material merah berarti dapat dipotong, tidak dapat diproses dalam batch.

Biaya operasi: (hanya untuk referensi)

Tidak, tidak.	Nama	Permintaan kuantitas
1	Listrik	30-35KW/h (mengingat faktor daya)
2	Oksigen	6L-7L/jam
3	Nitrogen	16L-20L/jam
4	Lensa perlindungan	3-4 pcs/bulan
5	Nozzle	3-4 pcs/bulan

Bahan konsumsi

Tidak, tidak.	Nama	Qnt.	Satuan
1	Lensa perlindungan	20	pc
2	Nozzle	20	pc
3	Cincin keramik	1	pc

Pelanggan menyiapkan suku cadang:

Tidak.	Artikel	Spesifikasi	Qty
1	Kabel pasokan listrik mesin	10mm2*8	25m, sesuai dengan situs
2	Kabel grounding mesin	10mm2	25m, tergantung lokasi
3	Tongkat tembaga pengginding	Diameter: 35 mm	2.5m
4	air deionisasi	Kelas dua	100 liter
5	Kotak saklar	220V dua fase, 380V tiga fase, lima kawat	2
6	Sambungan pipa bertekanan tinggi	In-line untuk kompresor udara. 10mm	2
7	Pipa gas	10 mm	20m
8	Silinder oksigen	220L	1
9	Silinder N2	220L	1
10	Karburator ((dengan penyesuai tekanan dan pipa)	100 liter	1
11	Pasokan daya input	> 80kw	1

Label:

Kontak Person: Mrs. Stacy

Tel: 008613400027899

Faks: 86-510-83211539

Produk lainnya
