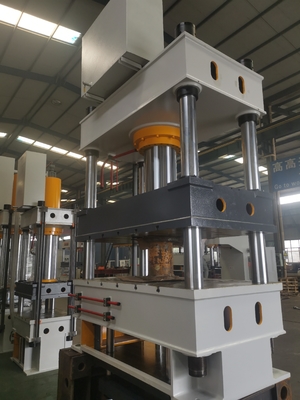

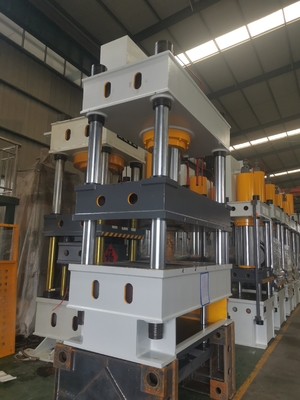

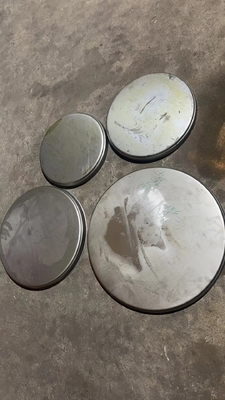

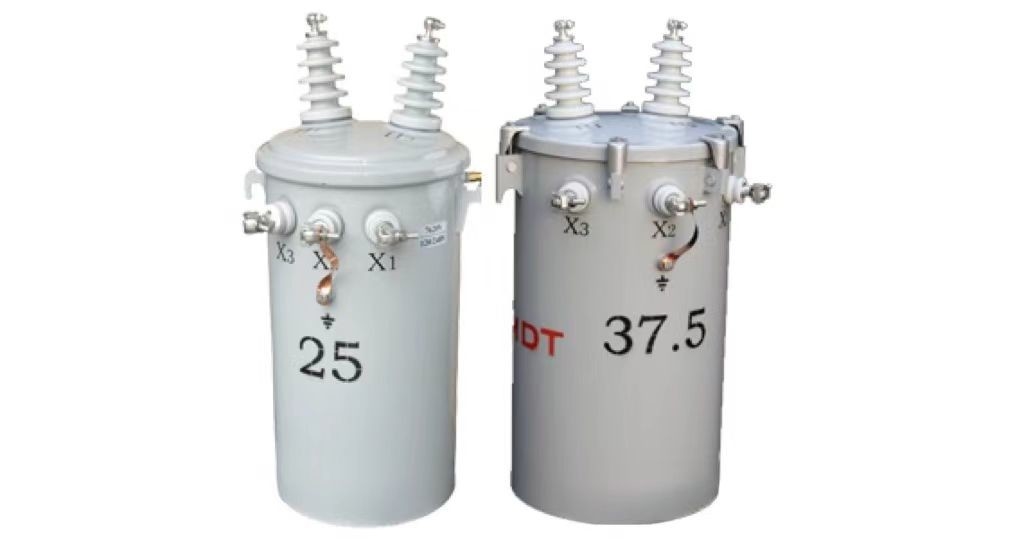

250 Ton Press Hydraulic Untuk Membuat Transformer Tank Cover

Deskripsi proposal teknis

1Lingkungan kerja mesin

●Suhu: 0 °C -50 °C.

• Kelembaban: Kelembaban relatif di bawah 35% -65%.

● Tegangan: 380V 50Hz.

●Tempat pemasangan: kurang debu

● Ketinggian: di bawah 1000M

2,Parameter teknis utama mesin

3,Penyediaan bagian pendukung utama:

4,Kinerja dan karakteristik:

Mesin ini memiliki mekanisme daya independen dan sistem listrik, dan mengadopsi kontrol tombol terpusat.Sistem hidrolik mengadopsi katup plug-in terintegrasi, dengan struktur kompak, tindakan sensitif dan dapat diandalkan. kecepatan cepat, konsumsi energi rendah, dan kebisingan rendah.Tekanan kerja dan rentang perjalanan dari seri produk ini dapat disesuaikan sesuai dengan kebutuhan kerja.

5,Gambaran Struktur:

Mesin ini terdiri dari dua bagian utama: mesin utama dan mekanisme kontrol, yang terhubung melalui pipa minyak dan perangkat listrik untuk membentuk keseluruhan.,perangkat silinder utama, dll. Mekanisme kontrol terdiri dari stasiun pompa hidrolik, kotak listrik, konsol kontrol mobile, dll.Struktur dan fungsi dari setiap bagian dijelaskan sebagai berikut::

1) tubuh mesin

Tubuh mesin ini mengadopsi struktur tiga balok dan empat kolom: terdiri dari balok silang atas, slider, meja kerja, silinder utama, hidraulik pad, kolom, sistem kontrol,dan komponen sistem listrik.

2) Silinder utama

Blok silinder utama diikat pada meja, dan ujung bawah batang piston dihubungkan dengan flange, baut, dan slider.Kepala piston dibagi menjadi dua ruang minyak dengan cincin penyegelan tipe YX di arah yang berlawananLingkaran luar sarung panduan dilengkapi dengan O-ring, yang dikunci dengan flange dan baut untuk memastikan penyegelan pintu silinder.Menginstal cincin debu pada flange silinder untuk memastikan pencegahan debu dari batang piston.

3) Perangkat pembatas jangkauan

Perangkat batas dipasang di sisi kanan mesin dan terutama digunakan untuk mengontrol jarak pukulan slider.

4) Stasiun hidraulik

Pompa hidraulik terdiri dari tangki minyak, pompa piston aksial, motor listrik, katup plug-in dua arah, filter minyak tekanan tinggi yang tertutup sendiri, dan filter udara,dipasang di sisi kanan mesin.

Tangki bahan bakar terbuat dari komponen las pelat baja Q235, dan pengukur tekanan dipasang di ujung depan untuk mengamati tekanan.Menginstal pengukur tingkat di tangki minyak untuk mengamati tingkat minyakFilter minyak bertekanan tinggi yang dapat disegel sendiri dipasang di port hisap pompa minyak untuk memastikan kebersihan pompa dan sistem hidrolik.Sebuah filter udara dipasang di panel tangki bahan bakar, dan tutup atas dapat dibuka untuk mengisi bahan bakar.

5) Pompa piston aksial

Sistem hidrolik ini mengadopsi pompa piston aksial YCY14-1B. Instruksi dapat ditemukan dalam manual pengguna pompa piston aksial, dan tidak ada gambaran umum di sini.

6) Klep kartrid dua arah

Strukturnya terutama terdiri dari bagian plug-in, pelat penutup kontrol, katup kontrol pilot, dan blok katup terintegrasi,

a. Komponen plug-in terdiri dari sisipan katup, segel, bodi katup, dll. Ini bisa menjadi katup kerucut atau struktur katup spool. Fungsi utamanya adalah untuk mengontrol arah, tekanan, laju aliran,dll. dari aliran minyak dalam sirkuit minyak.

Plat penutup kontrol terdiri dari berbagai komponen kontrol mikro pilot dan komponen hidraulik lainnya yang tertanam dalam plat penutup. Fungsi utamanya adalah untuk memperbaiki komponen plug-in.Kombinasi dari berbagai komponen kontrol pilot mikro tertanam dan katup kontrol pilot dapat mengontrol status kerja katup plug-inPlat penutup kontrol dibagi menjadi plat penutup kontrol arah, plat penutup kontrol tekanan, dan plat penutup kontrol aliran.

klep kontrol pilot dipasang pada pelat penutup kontrol untuk mengontrol tindakan klep arah elektromagnetik plug-in, dan komponennya adalah klep arah elektromagnetik.

d. Blok katup terintegrasi digunakan untuk memasang colokan, penutup kontrol, dan katup kontrol lainnya, dan untuk berkomunikasi dengan sirkuit minyak utama dan kontrol.

6,Gambaran umum sistem hidrolik

Sistem hidrolik terdiri dari perangkat konversi energi (pompa minyak dan tabung), serta perangkat transfer energi (tangki minyak, pipa minyak), dll. Dengan bantuan kontrol sistem listrik,mengemudi slider untuk menyelesaikan berbagai siklus tindakan.

7,Sistem kontrol listrik

1Mesin ini dilengkapi dengan kotak kontrol listrik independen, yang dapat memindahkan kedua sisi peralatan dengan bebas, dan tombol terpusat mengendalikan operasi seluruh mesin.

8,Sistem Operasi

1) Ia memiliki dua mode operasi: inching dan semi-otomatis, dan dua operasi proses: stroke tetap dan tekanan konstan.

2) Jalur slider diatur oleh perangkat kontrol switch tanpa kontak.

3) Tekanan silinder utama diatur oleh katup pengatur tekanan.

4) Waktu menahan tekanan dapat diatur secara bebas
