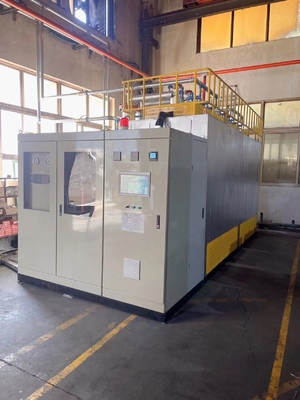

Generator RX 30m3 untuk Proses Perlakuan Panas Atmosfer

Menghemat waktu dan uang dengan mengoptimalkan generasi atmosfer Anda.Kami memahami bagaimana proses pelaksanaan dan status peralatan dampak sifat material, bagaimana kualitas atmosfer mempengaruhi proses, dan bagaimana kontrol atmosfer dan status peralatan bersama-sama mempengaruhi kemampuan Anda untuk mencapai pengolahan panas dan produksi yang efisien.High-Score menyediakan berbagai solusi untuk membantu peralatan perawatan panas atau jalur produksi Anda berjalan lebih cepat, lebih baik, dan lebih pintar.

Fitur produk:
● Operasi dua modus: Satu modus standby, satu modus aktif, atau keduanya bekerja secara bersamaan.
● Operasi tanpa awak: Mengurangi biaya tenaga kerja.
●Berbagai mode produksi gas: Mengurangi emisi dan limbah energi.
●Sistem kontrol proporsional yang dikendalikan secara listrik: Mengurangi risiko downtime.

●Pengendalian konsumsi energi dan pencatatan dan pelacakan data yang lengkap.

●Sistem atmosfer yang dipatenkan: Memastikan kualitas atmosfer.

● Desain dan hubungan keamanan multi-level: Memastikan keamanan produksi.

Generator gas endotermik adalah atmosfer yang dihasilkan dengan mencampur gas mentah (gas alam atau propana) dengan sejumlah udara tertentu, di bawah aksi suhu tinggi dan katalis,melalui reaksi pembakaran yang tidak lengkap, umumnya dikenal sebagai gas RX. Dapat digunakan sebagai gas pembawa dalam peralatan pengolahan panas kimia atau sebagai atmosfer pelindung untuk tungku pemanas. Karena komposisi gas RX yang stabil,memiliki karakteristik biaya operasi rendah dan tingkat otomatisasi tinggi untuk pengolahan panas kimia, terutama sebagai atmosfer dasar untuk kontrol atmosfer karburasi dan pembakaran perlindungan atmosfer; Dibandingkan dengan atmosfer metanol nitrogen atau atmosfer metanol murni,Hal ini dapat sangat meningkatkan kualitas karburisasi dan secara efektif melindungi bahan dari dekarburisasiMengatasi banyak masalah yang berkaitan dengan atmosfer selama proses pengolahan panas.

Persamaan reaksi atmosfer RX adalah sebagai berikut:

2CH4+ O2 = 2CO + 4H2

Reaksi antara gas alam dan oksigen

2CH4 + O2 + 3.84N2 = 2CO + 4H2 + 3.84N2

Reaksi antara gas alam dan udara

Gas RX yang dibuat dari udara gas alam adalah atmosfer pelindung pengolahan termal yang ideal, dengan komponen berikut:

CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, titik embun: 4 °C -+8 °C

Generator gas endotermik terdiri dari badan tungku dan bahan isolasi, sistem pemanas, bagian pasokan gas, bagian pembangkit gas, bagian output gas,bagian pengukuran dan kontrol atmosfer, dan kabinet kontrol listrik. gas RX yang dihasilkan oleh generator memiliki komposisi yang stabil, dan pembakaran arang biasa dilakukan.waktu operasi start-up tunggal dapat melebihi satu tahunBiaya produksi gas RX per meter kubik jauh lebih rendah dibandingkan dengan pencairan metanol atau injeksi tetesan.

Bahan tubuh tungku dan isolasi:

Kerangka tungku dibangun dengan pengelasan pelat baja dengan bagian baja yang diperkuat secara lokal, dan kerangka luar dipasang pada dasar baja struktural.Pangkalan akan mendukung seluruh generator., termasuk semua pipa dan pengontrol. penutup atas tungku adalah struktur atas bergerak. memperbaiki tungku setelah mengangkat.Ada lubang penempatan termokopel di sisi untuk kontrol suhu.

Kapal reaksi terbuat dari baja tahan panas paduan suhu tinggi 2535, yang memiliki masa pakai yang panjang.

Struktur suspensi yang unik dapat memberikan efisiensi katalis dan mengurangi produksi karbon hitam.

Lapisan isolasi: Bagian atas, bawah, dan sisi tungku terdiri dari blok serat silikat aluminium yang dilipat.

Peningkatan suhu dinding luar shell tungku adalah ≤ suhu sekitar + 45C.

Sistem pemanas:

Terdiri dari termokopel, pengontrol suhu, regulator daya, pemanas, dll.

Satu unit pemanas dilengkapi dengan termokopel kontrol untuk kontrol suhu, dan termokopel pemantauan lainnya untuk kontrol alarm overheating,yang berhenti memanaskan ketika suhu terlalu tinggi.

Kontrol suhu diukur dengan termokopel, perhitungan PID dilakukan oleh pengontrol suhu, dan metode SCR digunakan untuk mencapai kontrol suhu.

Kawat resistor pemanasan terbuat dari aluminium besi kromium suhu tinggi, dengan masa pakai yang panjang.

Pemanas dipasang dengan cara menggantung, dengan pemanas dimasukkan dari atas untuk pemeliharaan yang mudah, dan tidak perlu berhenti untuk waktu yang lama untuk mengganti pemanas.

Pengontrol suhu 2 set

Termokopel (termokopel tipe S) 1400 °C 2 pcs

Pengatur daya 1 set

Catatan: Keuntungan menggunakan pemanasan listrik

Pemanasan gas digunakan sebagai metode utama untuk generator, dan umpan balik terbaru di tempat menunjukkan bahwa pemanasan listrik memiliki peningkatan yang signifikan dalam kualitas produksi gas generator,terutama terwujud dalam aspek berikut::

1Pemanasan dua zona sangat meningkatkan keseragaman suhu bagian atas dan bagian bawah wadah reaksi.

2Efisiensi katalis meningkat, sangat mengurangi pembentukan endapan karbon, dan kualitas gas Rx tinggi.

3Pemanas kandang tupai mudah diganti dan mudah dirawat di tahap selanjutnya.

4Kehidupan tubuh tungku dan ketel reaksi telah diperpanjang secara signifikan.

5. Tidak terpengaruh oleh kualitas gas alam

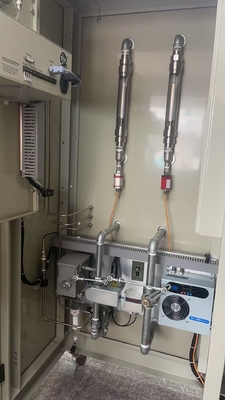

Bagian pasokan gas

1. Flowmeter magnetik

2. Pengatur aliran elektronik

3. Root blower

4. Saklar tekanan dan tekanan gauge

5. klep solenoid kontrol keselamatan

6. katup anti nyala api

7Komposisi perangkat distribusi dan pencampuran, dll.

8. Mengkonfigurasi pemeriksaan elektronik tekanan intake, saklar tekanan dan tekanan gauge, filter intake, kontrol keamanan katup solenoid, massa flowmeter, klep kontrol api,perangkat distribusi dan pencampuran, dll.

Pihak pertama bertanggung jawab untuk menyediakan, dengan kandungan belerang total kurang dari 10 miligram per meter kubik.

Bagian produksi gas

Bagian pembangkit gas terdiri dari tangki reaksi dan katalis. tangki reaksi dilas dari bahan tahan panas khusus dan terhubung dengan flange atas.dengan katalis blok berbasis nikel yang disusun di dalam tabung, terletak di bagian tengah dan bagian bawah tangki reaksi, untuk mengkatalisis reaksi retak gas campuran.

Menggunakan katalis berbasis nikel khusus, kandungan nikel oksida lebih tinggi dari 12%, yang 10% lebih tinggi daripada kandungan nikel oksida yang digunakan dalam generator biasa.Efek katalitik dan masa pakai katalis jauh lebih baik daripada katalis biasa, dan kemungkinan deposit karbon sangat berkurang.

Bagian keluaran gas terdiri dari pendingin gas, alat penunjuk tekanan, kelompok katup keluaran, deteksi suhu, sistem nyala api konstan, sistem kontrol tekanan, kolektor karbon, dll.

Pendinginan gas terdiri dari dua bagian: jenis lurus melalui dan jenis pipa. jenis lurus melalui cepat mendinginkan gas yang dihasilkan untuk menghindari presipitasi hitam karbon.Pendingin terbuat dari pipa stainless steel, yang bersih dan tidak mudah tersumbat; Pasang pendingin sekunder pada manifold untuk mendinginkan gas dan memastikan bahwa instrumen pipa, flowmeter, dll beroperasi dalam suhu yang aman.Tekanan

Pengecut tekanan alat pemutar gaya mendeteksi tekanan gas RX. Ketika tekanan lebih tinggi dari kisaran yang ditentukan, perangkat pengurangan tekanan dioperasikan.Ketika tekanan relief tidak dapat memenuhi persyaratan, perangkat perlindungan tekanan dioperasikan dan pasokan gas masuk dipotong; Ketika jatuh di bawah kisaran yang ditentukan,sinyal alarm akan dikeluarkan dan reaksi berantai akan terjadi di generator, menyebabkannya berhenti bekerja. katup output adalah satu set otomatis menjaga tekanan dan melepaskan kelompok katup, memastikan stabilitas dan keandalan produksi gas.

Sistem kontrol tekanan terdiri dari detektor tekanan outlet dan perangkat penghilang tekanan. Detektor tekanan mengirim sinyal tekanan ke PLC sebagai masukan untuk kontrol tekanan.,ketika tekanan pipa melebihi nilai aman, katup pengurangan tekanan terbuka dan memastikan bahwa tidak ada kehilangan tekanan.

Kolektor karbon adalah perangkat khusus dengan katup yang dipasang di outlet untuk mengumpulkan karbon dan air dari pipa.Keuntungan dari pendinginan air sirkulasi adalah:

Efisiensi pendinginan yang tinggi;

Sangat mengurangi produksi bubuk karbon;

Berasal dari 'perangkat statis' dengan kebisingan rendah;

Dibandingkan dengan perangkat pendingin udara, ia memiliki masa pakai yang lebih lama dan mudah dan cepat dirawat;

Lingkungan sekitar bengkel itu bagus.

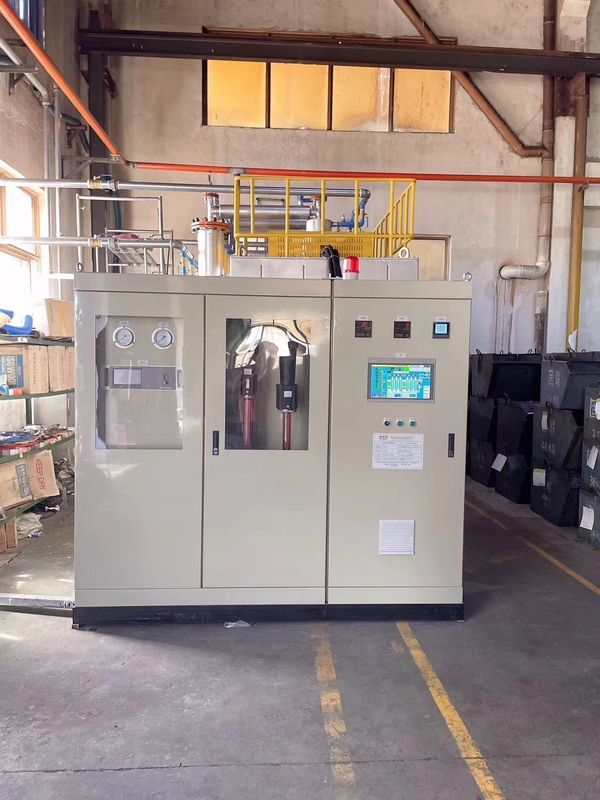

Kabinet Kontrol Listrik

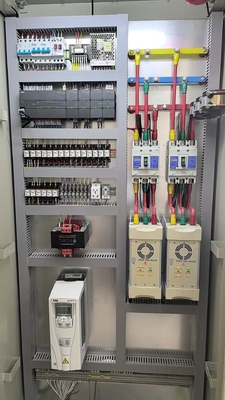

Kabinet kontrol listrik generator dipasang di samping generator. Semua pengontrol yang digunakan, seperti pengontrol suhu, panel operasi, voltmeter, ammeter, dll.,dipasang di panel kotak kontrolDi dalam, ada pemutus sirkuit pemanas, pemutus sirkuit untuk setiap motor dan kontrol sumber daya, kontrol trafo, kontaktor, kontrol relay, PLC, dll

karakteristik:

Intuisi yang baik;

Menjalankan tiga komponen analiser

Sangat mengurangi produksi endapan karbon

Mengukur CO2 secara langsung dan mengontrol parameter inti;

Pengukuran CO dapat mencerminkan kualitas gas alam dan memiliki signifikansi referensi yang besar untuk peralatan gas; Pengukuran CH4 dapat dengan akurat menangkap tingkat konsumsi katalis,yang bermanfaat untuk pemeliharaan tahunan;

Dengan menggunakan tiga analizer gas dikombinasikan dengan kontrol titik embun, komposisi gas stabil dan dapat diandalkan, dan atmosfer RX berfluktuasi kurang.

Pemantauan jarak jauh, nyaman dan cepat, mencapai manajemen di tempat, layanan jarak jauh, dan keuntungan lainnya!

Karakteristik Generator:

1. Memenuhi persyaratan pasokan gas 24 jam tanpa gangguan;

2. Aksesoris utama semua dipilih dari aksesoris merek

3Membentuk LAN di lokasi untuk peralatan dan menyediakan pertukaran data

4Pengalaman dalam produksi, persiyapan, konstruksi, dan pipa di tempat generator baru untuk memastikan penggunaan yang aman di tempat;

5Sebuah batang pemanas yang dirancang khusus berfungsi sebagai elemen pemanas, membuat pemeliharaan dan penggantian nyaman dan cepat;

6. Suhu diukur dengan menggunakan instrumen presisi tinggi, memastikan kontrol yang stabil dan dapat diandalkan;

Output produksi gas mengadopsi unit kontrol unit transmisi tekanan, yang mewujudkan tekanan konstan dan produksi gas sesuai permintaan,dan dapat secara otomatis beradaptasi dengan gangguan dari tindakan sehari-hari seperti pengaturan atmosfer eksternal, beralih, meniup, dll pada produksi gas;

Analis gas online dapat mengukur CO%, CO2%, dan CH4% dalam gas secara real time; Menggunakan tiga analis gas untuk analisis online, pengukuran, dan kontrol kandungan CO2,dan kontrol online dari proses reaksi; Sistem ini mampu beralih penggunaan gas antara satu atau lebih unit gas.

Mengadopsi sistem kontrol otomatis Taiwan Yonghong PLC:

Menggunakan Kunlun Tongtai layar sentuh definisi tinggi untuk merekam dan menampilkan data operasional;

Peralatan listrik tegangan rendah mengadopsi produk Schneider, dengan terminal kabel Weidmuller dan beberapa perangkat keamanan dan alarm, memastikan keamanan dan keandalan sistem;

Ketika parameter internal dilampaui, sistem akan memberi tahu operator untuk mengatur ulang melalui alarm suara dan cahaya; Beberapa pengaturan untuk mengontrol operasi pengguna dan izin yang sesuai;

Menggunakan katalis khusus yang disesuaikan, kandungan nikel oksida melebihi 12% (biasanya 10%), menghasilkan umur layanan yang panjang dan komponen produksi gas yang lebih stabil;

Mengadopsi sistem katup tahan api yang dirancang khusus untuk melindungi pipa dan peralatan secara efektif;

Desain modular, interchangeability yang kuat, dan pemeliharaan yang mudah;

Satu klik operasi, operasi mudah di tempat.
