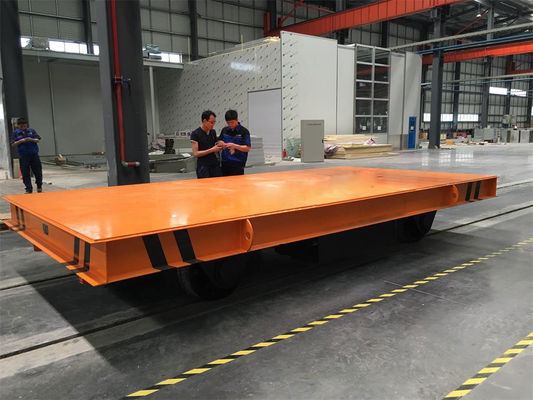

Troli Transfer Rel Bermotor Dek Sangat Lebar untuk Penanganan Pipa Baja Panjang 30 Meter dengan Peringkat Beban 25 Ton

Troli Transfer Rel Bermotor Dek Sangat Lebar untuk Penanganan Pipa Baja Panjang 30 Meter dengan Peringkat Beban 25 Ton
Troli Transfer Rel Bermotor Dek Sangat Lebar untuk Penanganan Pipa Baja Panjang 30 Meter dengan Peringkat Beban 25 Ton

Gambar besar :  Troli Transfer Rel Bermotor Dek Sangat Lebar untuk Penanganan Pipa Baja Panjang 30 Meter dengan Peringkat Beban 25 Ton

Detail produk:
Tempat asal: Henan, Tiongkok
Nama merek: Jinqiu
Sertifikasi: CE, ISO9001
Nomor model: KPX-25W
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: USD 16000-28000 / Set
Kemasan rincian: Dua modul yang dibaut, kotak kayu lapis, rak datar atau kemasan kontainer terbuka
Waktu pengiriman: 55-70 hari setelah setoran
Syarat-syarat pembayaran: T/T,L/C
Menyediakan kemampuan: 40 set per bulan
Detil Deskripsi produk
Nilai Beban: 25 t Ukuran Dek: 12000x3200mm
Barisan Buaian: 3 Dapat disesuaikan Kecepatan perjalanan: 15 m/mnt dimuat
Pengukur Rel: 2000mm Menyetir: Motor roda gigi 2 x 4,0 kW
Catu Daya: Baterai 48 V 400 Ah
Menyoroti:

troli transfer dek ekstra lebar

,

troli rel material panjang

,

troli penanganan pipa 25 ton

Ikhtisar Produk

Memindahkan bagian pipa sepanjang tiga puluh meter, profil struktural, atau segmen menara angin pada troli datar standar mengundang beban untuk bergeser, melengkung, atau terbalik, karena troli pendek dan materialnya panjang. Troli transfer dek lebar ekstra ini mengambil pendekatan sebaliknya. Platform sepanjang 12 m, lebar 3,2 m membawa tiga baris dudukan V yang dapat disesuaikan, dan pipa atau profil menjulur di kedua ujungnya secara terkontrol sementara jarak antar dudukan mencegah bagian tersebut berguling. Dengan kapasitas 25 ton, troli menangani material panjang secara langsung dan menghilangkan pemesanan derek yang seharusnya dipaksakan oleh troli pendek pada setiap pergerakan.

Sasis adalah struktur balok kotak yang dilas dari baja Q345, diperkuat di seluruh lebar dek sehingga beban yang terkonsentrasi di satu sisi tidak memutar rangka pada rel yang tidak rata. Setiap gandar berjalan pada bantalan rol tirus baris ganda yang berukuran untuk 25 ton, dan penggeraknya diterapkan melalui dua motor roda gigi independen yang berbagi beban melalui pengontrol pembagian torsi. Di mana troli sepanjang 12 m tidak dapat berbelok di dalam gedung, tersedia susunan tandem dari dua troli yang tersinkronisasi sehingga pipa dibawa di kedua ujungnya dan diarahkan di sepanjang tikungan.

Fitur Utama
  • Dek 12 m untuk Bagian Panjang: platform lebar 3200 mm dengan tiga baris dudukan membawa pipa dan profil 30 m dengan juluran terkontrol alih-alih membutuhkan derek.
  • Dudukan V yang Dapat Disesuaikan: jarak antar dudukan dan sudut bukaan diatur ke diameter bagian, dan bantalan berlapis karet mencegah kerusakan cat dan lapisan selama pengangkutan.
  • Rangka Kotak Tahan Torsi: sasis Q345 diperkuat di seluruh lebar, sehingga beban 25 ton yang tidak terpusat tidak memutar rangka atau mengangkat roda dari rel.
  • Berbagi Beban Motor Ganda: dua penggerak roda gigi dengan pengontrol pembagian torsi menjaga troli tetap lurus pada lintasan panjang dan mengurangi selip roda pada rel yang lembab.
  • Stabilizer Anti-Guling: penyangga samping yang dapat ditarik dipasang di bawah ujung beban untuk setiap transfer di mana bagian yang menjulur dapat berayun atau berguling.
  • Opsi Tahan Cuaca Luar Ruangan: paket kelistrikan dapat ditingkatkan ke IP65 dengan rangka galvanis celup panas dan pengencang stainless untuk halaman penyimpanan dan penggunaan dermaga.
Spesifikasi Teknis
Model KPX-25W
Beban Terukur 25 t
Ukuran Dek (P x L) 12000 x 3200 mm
Baris Dudukan 3, jarak dapat disesuaikan
Panjang Benda Kerja Maksimum 30000 mm dengan juluran
Kecepatan Perjalanan 15 m/menit saat dimuat, 20 m/menit saat kosong
Jarak Rel 2000 mm
Diameter Roda 500 mm baja tempa
Konfigurasi Penggerak Motor roda gigi ganda, 2 x 4,0 kW
Catu Daya Baterai 48 V, 400 Ah
Bahan Rangka Balok kotak las Q345B
Tinggi Dek 650 mm
Opsi Kontrol dan Keselamatan

Beban panjang membutuhkan penghentian yang dapat diprediksi. Penggerak menggunakan pengereman regeneratif dengan rem pengaman mekanis pada setiap gandar, dan pengontrol merampungkan deselerasi sehingga pipa 30 m tidak meluncur ke depan saat troli berhenti. Peralatan opsional termasuk pemindai anti-tabrakan laser di kedua ujung dek, sensor keberadaan beban pada setiap dudukan, alarm perjalanan yang terdengar, kontrol jarak jauh radio dengan jangkauan 100 m untuk halaman luar ruangan, dan kit sinkronisasi tandem yang menjaga dua troli dalam jarak 20 mm satu sama lain ketika pipa dibawa di kedua ujungnya. Sikat pembersih rel dan penghenti ujung rel dengan penyangga umumnya ditambahkan untuk instalasi luar ruangan.

Aplikasi

Troli ini digunakan di mana pun panjang material, bukan berat, menjadi masalah penanganan. Lokasi tipikal termasuk pabrik pipa dan pabrik pelapis yang memindahkan gulungan pipa saluran jadi, fabrikator baja struktural yang memindahkan balok dan kolom antar stasiun gergaji, bor, dan peledakan, pabrik energi angin yang menangani segmen menara dan sisipan akar bilah, galangan kapal yang memindahkan panel yang diperkuat antar pra-fabrikasi dan perakitan, dan halaman penyimpanan di mana profil galvanis atau berlapis harus dipindahkan tanpa kerusakan akibat kontak derek. Pabrik beton pracetak dan depo pemeliharaan rel juga menggunakan troli dek lebar untuk bantalan panjang dan komponen sakelar.

Pengemasan dan Jaminan Kualitas

Karena dek melebihi panjang kontainer standar, troli diproduksi dalam dua modul yang dibaut dengan sambungan yang dimesin dan dipasangi dowel yang dirakit dan disejajarkan di pabrik sebelum pengiriman. Unit lengkap diuji bebannya pada 125 persen kapasitas terukur sementara defleksi dek dan kontak rel diukur, kemudian modul dipisahkan, dicat, dilindungi dengan lapisan pencegah karat, dan dikemas dalam peti kayu lapis untuk kontainer top terbuka atau flat rack 40 kaki. Pengiriman termasuk set baut sambungan, shim penyelarasan, skema kelistrikan, diagram pengkabelan tandem jika berlaku, dan manual instalasi dan komisioning dalam bahasa Inggris.
