Peralatan pengeringan vakum dengan transformer distribusi yang terendam minyak

peralatan pengeringan vakum

Pengantar:Peralatan pengeringan vakum tegangan variabel saat ini merupakan peralatan ideal untuk pengeringan peralatan listrik yang terisolasi kertas minyak seperti trafo dengan tegangan 220 kV dan 110 kV dan di bawahnya,Transformer dengan tegangan 500kV dan di bawahnyaDibandingkan dengan pengeringan sirkulasi udara panas tradisional, pengeringan vakum biasa, dan peralatan pengeringan frekuensi rendah, mengurangi waktu pengolahan sekitar 1/3, konsumsi energi sebesar 30% -50%,dan kandungan kelembaban minimum dari bahan isolasi yang diobati dapat mencapai 5ppmInvestasi peralatan hanya 25% -45% dari peralatan pengeringan fase uap minyak tanah.

Prinsip kerja: Dengan vakum, tekanan uap jenuh air di lingkungan di mana bahan isolasi kumparan terletak meningkat,membuat lebih mudah untuk menguap dari kertas isolasiSelama periode ini, ia terus dipanaskan dan suhu ditingkatkan untuk memastikan energi gasifikasi air, sehingga lebih mudah untuk pembuangan.

Fitur:Pemanasan dan pengeringan biasa dimulai dari permukaan dan secara bertahap bergerak ke bagian dalam bahan isolasi.tabung kapiler dari kertas isolasi luar menyusut, sehingga sulit bagi kelembaban internal untuk menguap dan memperpanjang waktu pengeringan.menyebabkan uap air yang menguap dan udara panas beredar bersama-sama di tangkiKarena kapasitas panas air yang jauh lebih besar daripada udara, kecepatan pemanasan lebih cepat, dan difusi uap air yang kuat,mengakibatkan perbedaan suhu yang relatif kecil di dalam dan di luar bahan isolasiSelain itu, karena pemanasan biasa sering mengatur suhu pemanasan yang sangat tinggi untuk mempersingkat waktu pengeringan,mudah menyebabkan kertas isolasi di permukaan kumparan menjadi rapuhSuhu sumber panas peralatan pengeringan tekanan variabel tidak melebihi 115-120 ° C dan suhu inti besi dikontrol pada 80 ° C,jadi produk kering tidak bisa memiliki masalah di atasKarena keuntungan ini, peralatan pengeringan tekanan variabel juga dapat digunakan untuk pengeringan bagian plastik dan produk tahan suhu tinggi lainnya.

Proses pengeringan ayunan tekanan:

1. tahap prapanas: 2. tahap dehidrasi tekanan variabel: 3. tahap pengeringan akhir: 4. penilaian titik akhir:

Komposisi peralatan:

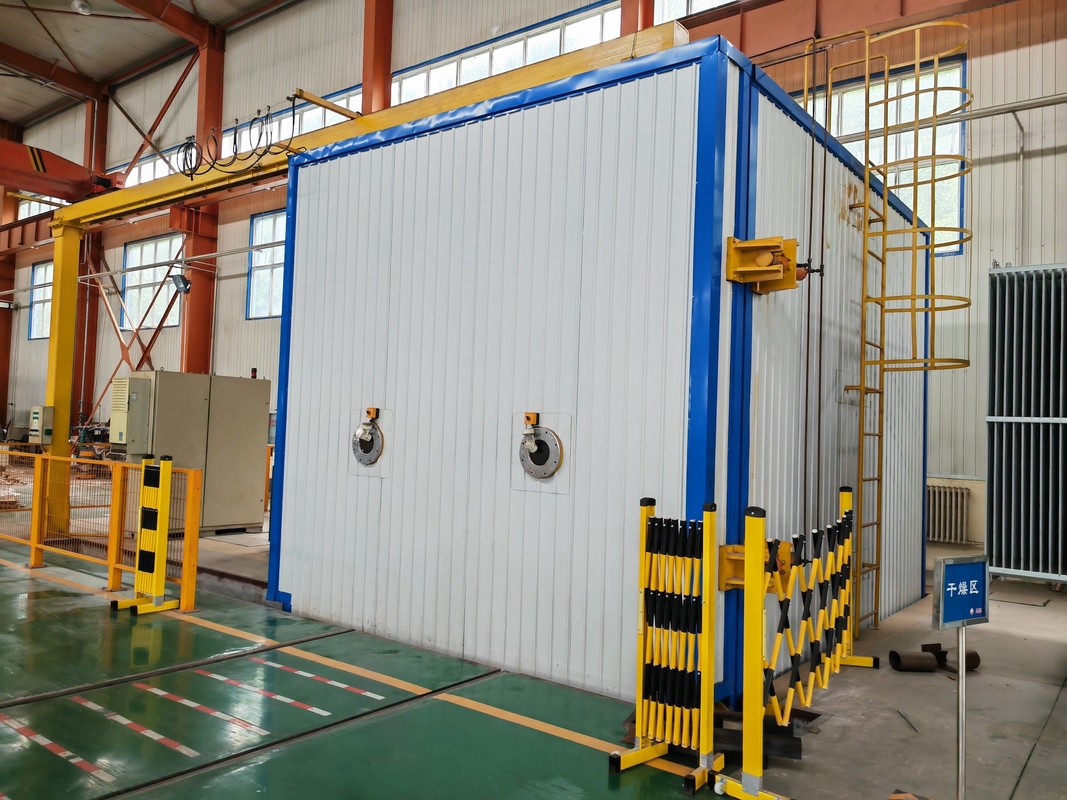

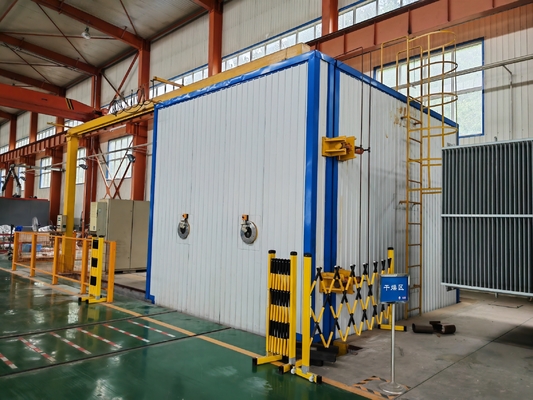

1. Awak tangki pengeringan vakum: Ada dua jenis berdasarkan penggunaan: melingkar dan persegi panjang.sementara persegi panjang terkunci secara listrik dan hidrolik untuk membuka pintu. pipa pemanasan didistribusikan di dalam tangki. mengkonfigurasi gerobak transportasi untuk masuk dan keluar dari trafo ke dalam tangki.Untuk memfasilitasi tenggelamnya tubuh tangki di bawah tanahPengguna juga dapat mengkonfigurasi kendaraan bantal udara mereka sendiri.

2Sistem troli: Ada dua bagian: troli yang membawa beban dan perangkat penggerak. Troli beroperasi pada kecepatan rendah, dengan mode manual dan otomatis.Ada dua bentuk daya untuk troli otomatis: mengemudi di bengkel dan dilengkapi dengan kendaraan listrik.

3. Sistem vakum: Dua atau tiga tingkat vakum dikonfigurasi sesuai dengan kebutuhan penggunaan. Untuk mencegah uap air merusak pompa, sistem ini dilengkapi dengan kondensor.

4Sistem pemanasan: Secara umum, minyak termal digunakan sebagai media transfer panas, dipanaskan oleh pemanas listrik, dan sirkulasi paksa dilakukan menggunakan pompa suhu tinggi.Panas terhambat melalui pipa knalpot di tangki vakumSistem ini dilengkapi dengan pengontrol suhu yang mengadopsi pengaturan PID, dan akurasi kontrol suhu dapat mencapai 1 ° C.Sistem juga dapat dikendalikan oleh pemanasan uap dan katup pengatur film tipis pneumatik.

5Sistem kondensasi: terutama digunakan untuk mengkondensasi air yang menguap dari benda kering, melindungi operasi efektif pompa vakum.sementara peralatan besar dilengkapi dengan kulkas industri.

6Sistem pneumatik: terdiri dari sumber udara terkompresi, katup kontrol, sistem deteksi tekanan, dll., Digunakan untuk mengendalikan berbagai katup vakum dan material.

7. sistem air pendingin: terutama digunakan untuk pendinginan beberapa pompa vakum dan kondensator. saat ini, perusahaan kami telah mengembangkan peralatan tuang yang tidak memerlukan air pendingin.

8. Sistem hidrolik: digunakan untuk mengunci pintu tangki persegi panjang dan juga untuk melakukan membalikkan pintu tangki. Digunakan untuk membuka jembatan flip ketika mengkonfigurasi kendaraan bantal udara

9. Sistem kontrol: Digunakan untuk mengontrol seluruh operasi sistem, ada dua mode kontrol: PLC dan PLC + PC, yang keduanya adalah mode kontrol otomatis.,Tidak hanya parameter proses dapat dimodifikasi dengan mudah, tetapi parameter real-time juga dapat direkam untuk referensi di masa depan.Perangkat dengan kontrol PC juga dapat mengatur izin yang berbeda untuk tingkat operasi yang berbeda, melindungi data proses secara efektif dan mencegah kecelakaan kualitas dan keselamatan.
