V Pengetukan mesin pemotong inti Transformer 45 derajat Pengetukan lubang Pengetukan

400D Silikon Baja Potong Ke Panjang Garis

400D Silicon Steel Cut To Length Line didasarkan pada kombinasi dua lubang tusukan, satu V notching, tetap 450 dan 1350 pemotongan,yang meningkatkan efisiensi pemesinan sambil memastikan akurasi produk. Ini dapat memotong lembar samping, lembar yoke dan lembar kolom pusat, lembar sudut kanan dari transformer inti laminasi dengan cara yang aman, efisien dan akurat.Peralatan ini dirancang dan dilengkapi dengan servo drive penuh, kontrol PLC, sistem kontrol gerak, antarmuka operasi bahasa Inggris, dan layar sentuh berwarna-warni, membuatnya mudah dipahami dan dioperasikan.

1.Parameter teknis utama

■ Kebutuhan bahan baku

1) Toleransi lebar: ± 0,1 mm

2) Burrs: ≤0,02mm

3) Toleransi S: ≤0,2mm arah tunggal dalam 2000mm

4) Toleransi gelombang: tinggi gelombang parsial ≤1mm

5) Tidak ada noda berkarat, toleransi ketebalan: ≤0,02mm

■ Spesifikasi bahan baku

1) Bahan yang dapat digunakan: CRGO Coils

2) Ketebalan material: 0,18-0,35mm

3) lebar bahan: 40-400mm

4) Coil ID: 500mm

5) O.D. Koil: 1200MM

6) Berat kumparan: 2T

■ Data produk jadi

1) Panjang ukuran: 350 ∼ 2500mm

2) Toleransi ukuran: ±0,20mm/2m pada kecepatan seragam

3) Keakuratan sudut pemotongan: ± 0,025°

4) Pengecoran burr: ≤0,02mm

5) Pencoran dan V notching burr: ≤0.02mm

2.Pembentukan Mesin

■ Decoiler hidraulik dua kepala+Troli Pengisian

1) Coil ID: 500mm

2) Coil Max O.D.: 1200mm

3) Berat maksimum single coil: 2T

4) Decoiler mengadopsi makan sinkron tanpa langkah, ketegangan otomatis dan longgar.

5) Tekanan udara kerja: 0,8Mpa

■ Perangkat Buffer

1) Mengadopsi non-pit feeding buffer perangkat, terdiri dari lempeng miring, sistem raging dan deteksi switch.

2) Switch deteksi dipasang pada papan penyangga, CRGO strip perubahan posisi pemicu switch deteksi untuk mengirim sinyal untuk mengontrol decoiler makan.Henti batas bawah, normal, akselerasi dan kontrol decelerasi.

■ Mesin pemanas

1) Struktur rol.

2) Terdiri dari roller pengukur panjang, servo motor, alat pengurangan kecepatan roda sabuk sinkron, dasar, dll.

3) Rol pinch panjang: 2nos, roller bawah terbuat dari baja paduan Gcr15, setelah tempering, quenching, polishing, dan roller atas silinder dilapisi poliuretan.

4) Kontrol: Dengan servo motor drive.

5) Kecepatan makan: 0-240m/min. (Ketika lebar bahan dekat dengan min atau max, kemudian mengurangi kecepatan makan)

■ O Penggelek dan Penggelek V

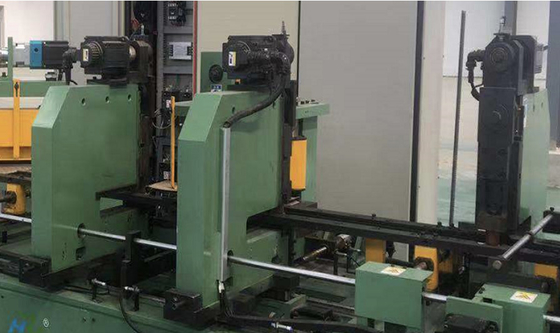

1) Dua set mesin O punching ): didorong oleh servo motor dengan liga lurus pada batang engkol bagian atas mati untuk melakukan O punching, efisiensi tinggi dan kebisingan rendah.Punch lubang secara listrik dioperasikan oleh AC servo motor dan encoder dapat memastikan punching sangat cepat dengan kebisingan rendah.

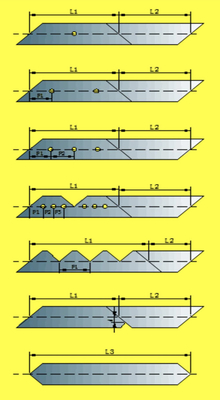

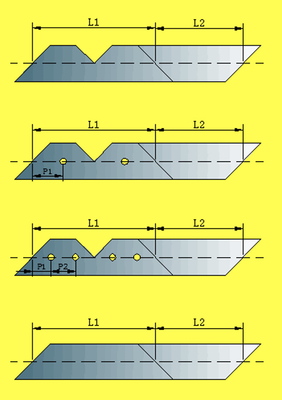

2) Mesin notching V: didorong oleh servo motor dengan reduksi pada matian atas poros engkol untuk melakukan notching V, efisiensi tinggi dan kebisingan rendah.Unit notching V digunakan untuk menusuk notch V di yoke dan bagian tengah core leg sheetsUntuk inti tumpang tindih standar, notch V diposisikan sesuai dengan program yang diperlukan.

3) O punching dan V notching mati menggunakan alat pemotong paduan keras, setiap penggiling dapat menggunakan untuk O punching tidak kurang dari 0,2 juta dan untuk V notching tidak kurang dari 1 juta kali.

■ Mesin Penggunting

1) Shearing mc terutama terdiri dari 45° dan 135° fixed shearing cutter.

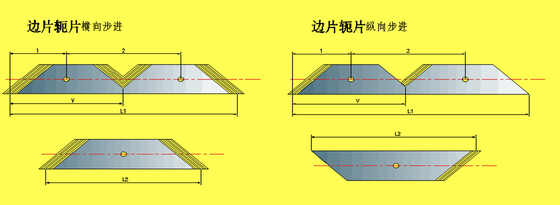

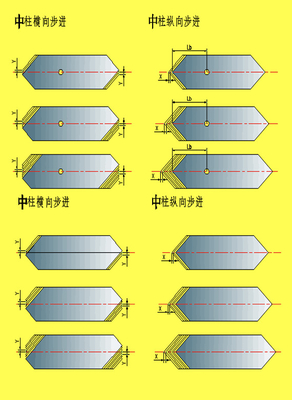

2) akan memotong sisi lembaran, york dan kolom, sudut kanan, setengah kanan setengah sudut miring, dll

3) Ini mengadopsi servo motor drive, efisiensi tinggi dan kebisingan rendah.

4) Pemotong menggunakan bahan paduan keras, setiap penggilingan dapat menggunakan setidaknya 1 juta kali.

■ Mekanisme Penyesuaian Lebar dengan Posisi Pusat

1) mekanisme penyesuaian lebar posisi pusat diadopsi untuk seluruh jalur, untuk menyesuaikan lebar lembaran yang berbeda, garis panduan rel digunakan untuk mengatur arah,Penggerak sekrup bola digunakan untuk transmisi, mekanisme penyesuaian lebar dari seluruh jalur adalah linkage, posisi terdeteksi oleh encoder, dan ditampilkan oleh indikator posisi.

■ Unit pengalihan

1) Posisi unilateral, sabuk transmisi regulasi kecepatan stepless, mengalihkan lancar.

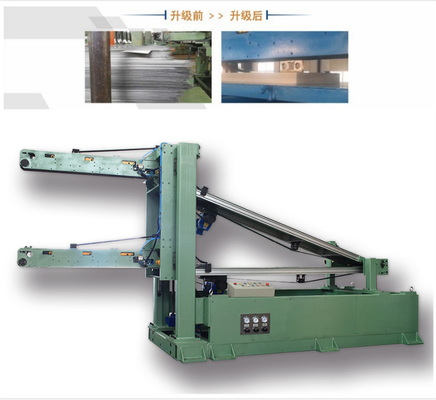

■ Unit Pengemasan Tipe Penyedot Otomatis

1) Ini mengadopsi metode pemisahan ke atas ke bawah oleh magnetik, setelah memotong lembaran, didorong oleh servo motor melalui sensor, kemudian sabuk pengangkut berhenti, dan menghisap lembaran oleh penghisap silinder di atas,lalu gerakan ke atas ke bawah dan menumpuk oleh servo motor.

2) Tekanan angkat yang valid: 320mm

3) Panjang lembaran tumpukan maksimum: 2500mm

■ Sistem Pneumatik

Sistem pneumatik mengadopsi sistem kontrol katup Airtac Taiwan. Konstruksi kompak, koneksi nyaman, koneksi bus diadopsi.

■ Sistem Kontrol Listrik dan Stasiun Kerja

1) Motor penggerak: Delta servo motor

2) PLC semua kontrol logika: Sistem Kontrol Motor Delta (Sistem Kontrol Gerak)

3. Daftar konfigurasi
