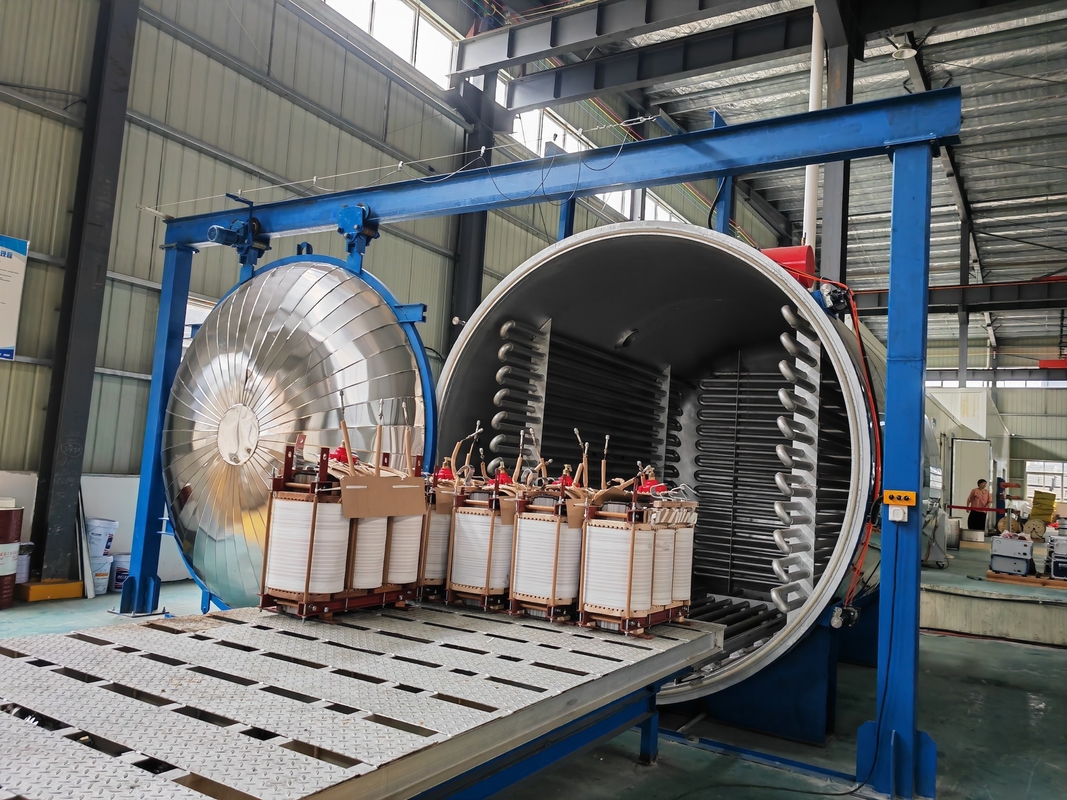

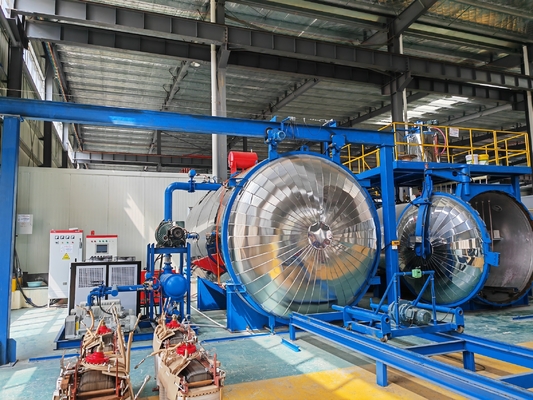

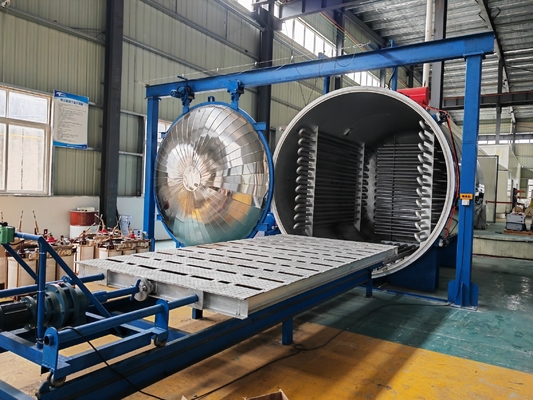

Tangki pengeringan vakum berbentuk bulat untuk transformator daya

Peralatan pengeringan vakum untuk trafo

Fitur:
Dengan mengadopsi proses pengeringan ayunan tekanan, waktu pengeringan dikurangi sekitar 30-40% dibandingkan dengan pengeringan vakum konvensional, dengan kinerja yang andal, efisiensi tinggi, dan penghematan energi.
Pengendalian otomatis komputer, mencapai pengeringan tak berawak dan sepenuhnya otomatis.
Komputer secara otomatis melakukan penilaian titik akhir, dan hasil penilaian akurat dan dapat diandalkan.
Metoda pemanasan minyak transfer panas dan uap untuk pipa pembuangan dalam tangki bersifat opsional.
Metode pembukaan pintu: pintu geser listrik, pintu hidraulik flip up, pintu ayunan listrik
Struktur tangki: persegi horizontal, melingkar horizontal

Tujuan utama peralatan

Peralatan ini digunakan untuk pengolahan pengeringan transformator atau produk listrik lainnya dengan tingkat tegangan 35KV dan di bawahnya, dan kapasitas unit tunggal 16000KVA dan di bawahnya.Pihak B menjamin proses dan persyaratan kualitas dari perawatan produk, dan menyediakan rencana pengolahan proses dan prosedur kontrol terkait untuk dua tingkat tegangan 35KV dan 10KV.

Proposal Teknis

1. Komposisi peralatan

1.1. Satu set sistem tangki pengeringan vakum

1.2Satu set sistem pembukaan pintu listrik.

1.3. Satu set sistem troli listrik

1.4Satu set sistem vakum.

1.5Satu set sistem kondensasi suhu rendah.

1.6Satu set sistem pemanas.

1.7 Satu set sistem pipa air pendingin

1.8 Satu set pipa air pneumatik

1.9Satu set sistem kontrol.

2. Daya peralatan, air, sumber gas, dan persyaratan kondisi dasar (disediakan oleh pengguna)

2.1. Daya nominal: 110kW, 380V, 50Hz, tiga fase lima kawat khusus kabinet distribusi, dengan daya yang terhubung ke kabinet kontrol listrik.

2.2Sumber air: Tekanan> 0,1MPa, konsumsi maksimum> 3m3/jam, suhu air ≤ 25 °C.

2.3Udara terkompresi: 0,4 ~ 0,6 MPa, dengan konsumsi udara terkompresi sekitar 0,3 m3/min.

2.4. Jejak peralatan: sekitar 7000 × 8500mm.

3Kondisi teknis dari setiap sistem

3.1. Satu set sistem tangki pengeringan vakum

Indikator teknis

Tangki ukuran Ф 3200 × 4000mm, ditempatkan secara horizontal di tanah, dengan jalur di dalam tangki flush dengan tanah.itu terkunci pneumatik; Arah pembukaan pintu adalah menghadap pintu tangki dan memindahkannya secara listrik ke sisi kanan untuk membuka.

Tingkat vakum ekstrim (tanpa beban, keadaan dingin) ≤ 10Pa, tingkat kebocoran (tanpa beban, keadaan dingin) ≤ 100Pa · L/S. Tangki dipanaskan oleh barisan pipa Negage.Minyak transfer panas digunakan sebagai media transfer panasArea pipa baris dipanaskan memenuhi persyaratan proses dari metode tekanan variabel.bagian bawah dan belakang).

Suhu kerja adalah 115 ± 5 °C, dengan kontrol suhu otomatis. Tangki dilengkapi dengan tiga sensor suhu untuk mengukur suhu ruang di dalam tangki,suhu tubuh, dan bahan isolasi.

Cincin penyegelan flange dari tubuh tangki adalah cincin penyegelan suhu tinggi dan tahan minyak.

Tangki ini dilengkapi dengan gerobak kerja, dengan kapasitas beban 30T dan ukuran 2200mmX4000mm.

Isolasi wol batu, baja tahan karat (SUS430)
