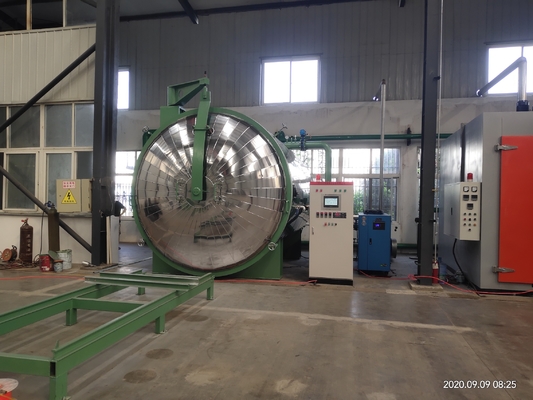

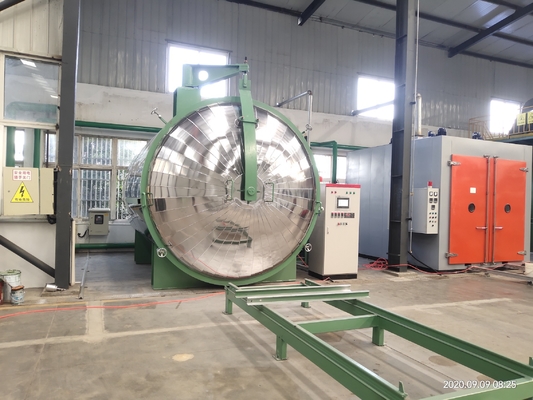

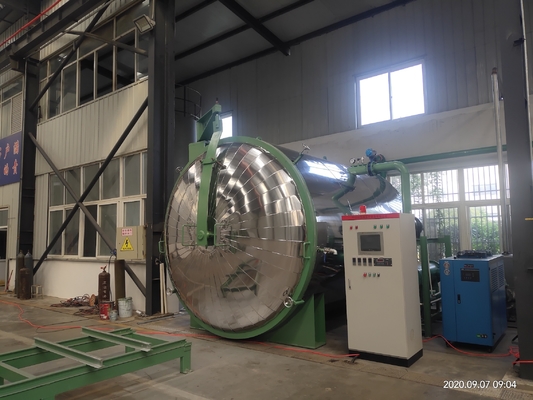

Ekspor ke Amerika Tengah Tengah 3200 Diameter 4000 Panjang Bulat Power Transformer Pengeringan Oven

Daftar konfigurasi:

1 set badan tangki vakum

1 set mekanisme pembuka pintu

4 set pipa pembuangan di dalam tangki

1 set troli kerja

1 set cincin penyegel pintu tangki

3 set sensor suhu

1 set track di dalam tangki

1 set pelindung insulasi baja tahan karat

1.1.Satu set sistem pembuka pintu elektrik

1.1.1.Pergerakan samping elektrik dari pintu tangki membuka pintu, silinder terkunci, dan sakelar perjalanan dari setiap aksi saling bertautan untuk perlindungan.

1.1.1.Terdiri dari gantry melintang pintu tangki, peredam penggerak, dan mekanisme transmisi

3.3 Satu set sistem troli listrik

3.3.1 Kendaraan traksi listrik, motor roda gigi reduksi langsung, mekanisme drag

3.3.2 Bantalan beban: 30 ton

3.3.3.Dimensi keseluruhan troli kerja: 4000 × 2200 (panjang × Lebar)

3.4.Satu set sistem vakum (tiga set)

3.4.1.Sistem vakum dikonfigurasi dengan SV-300B+SV-300B (Pompa Leybold)/ZJP-600, dengan total tiga pompa vakum dan kecepatan pemompaan maksimum 600L/S.Sistem vakum (termasuk pompa dan katup) beroperasi secara berurutan dan otomatis.

3.4.2.Sistem ini dilengkapi dengan grup katup transformator vakum yang sangat andal, katup pelepas vakum elektromagnetik, katup pelepas manual, sensor vakum, pipa vakum, dan aksesori terkait.Kelompok katup tekanan variabel mencakup katup pneumatik DN100, katup listrik DN50, dan sensor vakum film tipis (komponen kunci dari proses tekanan variabel).

3.4.3.Gas yang diekstraksi dari tangki didinginkan dan didehidrasi oleh kondensor

3.5.Satu set sistem kondensasi suhu rendah

3.5.1.Satu kondensor berstruktur horizontal baru, yang dapat dengan cepat dan efektif mengembunkan gas dan uap air dari tangki, serta memiliki perangkat drainase otomatis yang tidak merusak ruang hampa.

3.5.2.Area kondensasi efektif kondensor memenuhi persyaratan proses, dan bahan internalnya terbuat dari pipa baja tahan karat.

3.5.3.Konfigurasikan satu set pendingin air suhu rendah terintegrasi 4P untuk menyediakan air bersuhu rendah di bawah 10 ℃, memastikan efek kondensasi yang baik dari kondensor

3.6 Sistem pemanas

3.6.1.Pemanasan pusat pemanas, daya pemanas 74kW (badan pemanas 72KW, pompa oli suhu tinggi 2KW).Sebagai media perpindahan panas, sistem ini terdiri dari badan pemanas, pompa pengiriman oli suhu tinggi, filter, sensor suhu, katup suhu tinggi, pengukur tekanan, tangki ekspansi, dll.

3.6.2.Kontrol otomatis pusat pemanas, alarm suhu berlebih, suhu pemanasan maksimum 130 ℃, akurasi kontrol suhu ± 5 ℃

3.7 Sistem Pengukuran dan Kontrol (Layar Sentuh)

3.7.1.Kabinet kontrol listrik tertutup sepenuhnya terintegrasi dengan kontrol layar sentuh sistem penuh, nyaman untuk mengamati dan mengendalikan status kerja.

3.72 Sistem utama Mnemonic dari seluruh rangkaian peralatan adalah kontrol otomatis, kontrol suhu, dan pengaktifan pompa vakum memiliki fungsi perlindungan yang saling terkait.

3.7.3.Tampilan digital suhu setiap titik di tangki intuitif dan dapat diandalkan.

3.7.4.Pengukuran vakum menggunakan alat pengukur resistansi vakum dan sensor vakum.

3.7.5.Sistem operasi proses utama diterapkan oleh Mitsubishi.

3.7.6 Penilaian titik akhir: Berdasarkan tekanan parsial uap air di dalam tangki, penilaian titik akhir dilakukan secara otomatis untuk seluruh proses sesuai dengan persyaratan metode tekanan variabel.

3.7.7.Rangkaian lengkap proses pengeringan bertekanan variabel disediakan oleh perusahaan kami.

3.7.8.Saling bertautan dan bertautan antara berbagai rangkaian kendali.

3.7.9.Perlindungan di bawah air dan di bawah tegangan (udara).

3.7.10.Seluruh sistem memastikan pengoperasian yang andal dalam kondisi lingkungan produksi Pihak A

3.8 Sistem air pendingin

3.8.1.Ini digunakan untuk menyediakan air pendingin ke kondensor vakum dan pompa vakum, yang terdiri dari pengukur tekanan kontak listrik, katup, dan pipa.

3.8.2 Jika tekanan air pendingin tidak mencukupi, alarm akan berbunyi.

3.8.3.Air masuk dan keluar sistem ini terhubung ke sistem sirkulasi air publik Pihak A di lokasi

3.9 Sistem Udara Terkompresi

Sumber udara bertekanan yang disediakan pengguna (0,3m3/mnt)

Sistem ini terdiri dari triplet pneumatik, pengukur tekanan, saluran pipa, katup, dan saluran pipa yang sesuai

4.0 Persyaratan teknis lainnya

4.1.Semua permukaan komponen dalam sistem vakum yang bersentuhan dengan gas yang diekstraksi (tidak termasuk pompa dan katup) harus dihilangkan karatnya dan dirawat dengan pencegahan karat.

4.2 Setiap sistem dan saluran pipa memiliki tanda warna yang berbeda pada permukaannya

4,Harga

Peralatan pengeringan vakum untuk transformator
