Transformer Silicon Steel Sheet Vacuum Annealing Furnace

1. Kondisi teknis

1.1 Parameter teknis:

1.1.1 Nilai suhu kerja: 850 ℃

Suhu maksimum: 900 ℃

1.1.2 Ukuran zona suhu rata-rata efektif: 2600 X 1000 X 1200 (h)

1.1.3 Nilai kapasitas pemrosesan: 5T/tungku

1.1.4 Nilai daya pemanas: 220kW

1.1.5 Keseragaman suhu tungku (pada suhu konstan): ± 5 ℃

1.1.6 Tingkat vakum kerja: ≤ 10Pa

1.1.7 Derajat vakum ultimat: ≤ 9 × 10-2Pa

1.1.8 Tingkat kebocoran kondisi dingin: ≤ 0,67Pa/jam

1.1.9 Daya kipas pendingin: 22kW

1.1.10 Total kapasitas terpasang: 210kVA

1.1.11 Laju aliran air pendingin: 0,5T/jam, 0,2MPa

1.1.12 Kenaikan suhu permukaan di luar tungku: ≤ 30 ℃

1.1.13 Laju pemanasan maksimum: ≥ 28 ℃/mnt (pada beban penuh)

1.1.14 Dimensi luar (L × L × T): 4200 X 2000 (tidak termasuk mobil tungku) X 2200

1.1.15 Udara terkompresi: 0,6MPa, 0,02m3/mnt

1.1.16 Konsumsi nitrogen: 6m3/tungku

1.2 Komposisi peralatan:

1.2.1 Satu set ruang vakum

1.2.2 Satu set sistem vakum

1.2.3 Satu set ruang isolasi

1.2.4 Satu set sistem pemanas

1.2.5 Satu set sistem pengisian nitrogen otomatis

1.2.6 Satu set sistem pendingin udara

1.2.7 Satu set sistem pipa air pendingin

1.2.8 Satu set sistem kendali

1.2.9 Satu troli pelepasan

1.2.10 Satu set bingkai material

1.3 Komposisi spesifik setiap bagian:

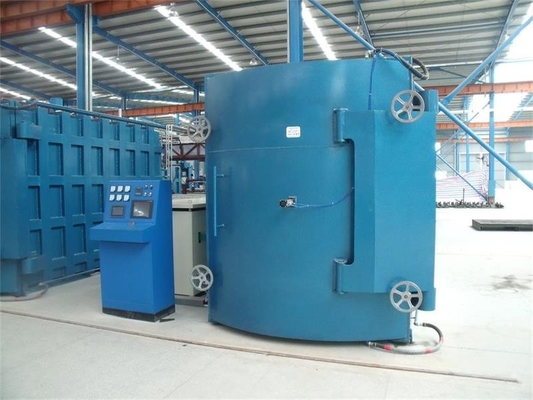

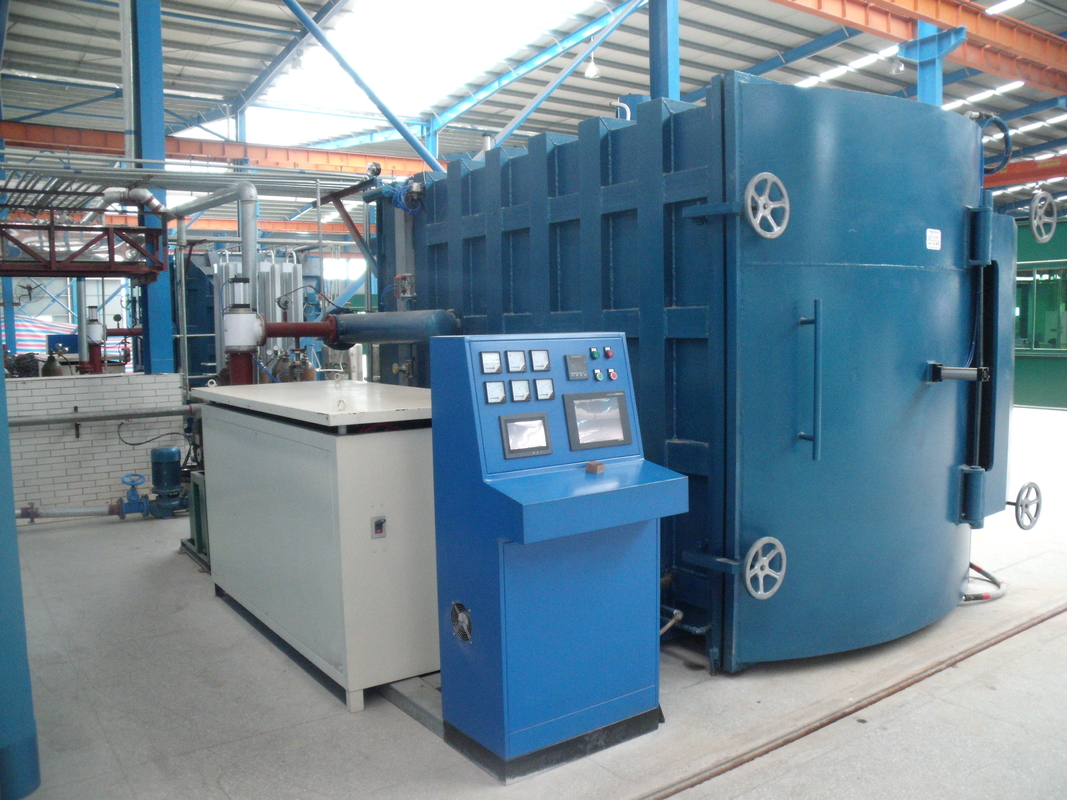

1.3.1 Ruang vakum

Struktur jaket berpendingin air persegi horizontal, terbuat dari baja karbon rendah.Pintu tangki terletak di ujung dan diputar secara aksial ke kanan mengelilingi engsel kanan hingga terbuka.

Badan tangki dilengkapi dengan sistem kipas pencampur berpendingin udara dan berpemanas, sistem pemanas dan insulasi, serta elektroda berpendingin air, lubang masuk termokopel, lubang hisap vakum, antarmuka katup inflasi, pengukur vakum, dan antarmuka pemasangan pengukur vakum .

Terdapat jendela observasi, beberapa komponen insulasi, dan pemanas pada pintu tangki yang dapat dibuka dan ditutup secara manual.

1.3.2 Sistem vakum

Terdiri dari unit pompa vakum ZJY-600/ZJY-300/SV300B, pendingin vakum, katup penyekat vakum tinggi, katup penyekat elektromagnetik, katup bola vakum manual, pipa bergelombang vakum baja tahan karat, dan alat kelengkapan pipa lainnya.Katup utama dioperasikan secara elektrik.

Ada sensor suhu di lubang pembuangan pendingin vakum.Untuk mengurangi suhu aliran udara yang masuk ke pompa vakum dengan mengatur buka tutup katup ekstraksi utama ketika suhu terlalu tinggi selama proses pembuangan panas N2.

Pompa Roots ZJY600 dan pompa Roots ZJY300 keduanya merupakan produk vakum Shengde dalam negeri

SV300B adalah produk leybold Jerman.

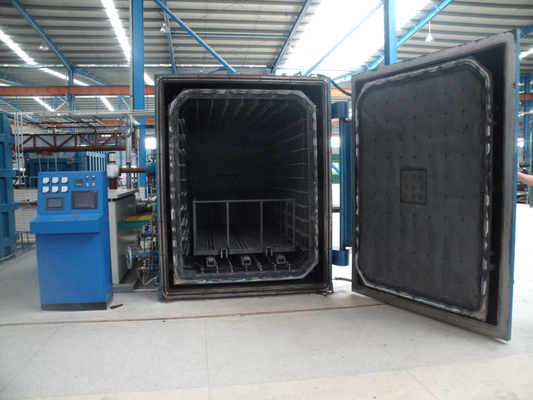

1.3.3 Ruang isolasi dan pemanas

Ruang isolasi terdiri dari serat keramik aluminium silikat dan komponen baja tahan karat.Ringan, dengan efek isolasi yang baik.

Pemanas terdiri dari bagian keramik dan resistor paduan kromium nikel Cr20Ni80.Pemanas disusun di enam permukaan benda kerja atas, bawah, kiri, kanan, depan, dan belakang, dan dibagi menjadi tiga bagian untuk pemanasan, dengan tiga bagian untuk kontrol suhu independen;Untuk memastikan keseragaman suhu dan laju pemanasan peralatan.

Elemen pemanas dan elemen insulasi di depan berada pada pintu tungku dan bergerak bersamaan dengan aksi membuka dan menutup pintu tungku.

Elemen pemanas dan insulasi yang tersisa, seperti bagian atas, bawah, kiri, kanan, dan belakang, dipasang di dinding bagian dalam tangki dan dipasang.

1.3.5 Sistem pendingin udara:

Ini terdiri dari motor khusus untuk tungku vakum, kipas tahan panas, peredam listrik, saluran udara, dan penukar panas berpendingin air.Ketika suhu di dalam tungku kurang dari 600 ℃, laju pendinginan dapat ditingkatkan dengan mensirkulasikan nitrogen melalui kipas sesuai kebutuhan.

Saat pendinginan, nyalakan kipas angin di luar ruang insulasi, keluarkan N2 dari ruang insulasi melalui saluran udara di ruang insulasi, dinginkan melalui penukar panas berpendingin air dan dinding bagian dalam tungku, lalu kembali ke ruang insulasi untuk pendinginan cepat;Kipas dapat menyesuaikan kecepatan untuk mencapai laju pendinginan yang dapat disesuaikan.

Penukar panas berpendingin air berbentuk lingkaran, terbuat dari tembaga merah dan baja tahan karat, dengan kapasitas pertukaran panas yang besar.

1.3.6 Sistem pipa air pendingin

Terdiri dari pengukur tekanan kontak listrik, katup bola, katup gerbang, tangki air, pipa logam, dan selang, bertugas menyediakan air pendingin untuk elektroda, motor, cangkang tungku, pintu tungku, pompa vakum, penukar panas berpendingin air, pendingin, dll.

Semua saluran air pendingin memiliki deteksi tekanan air dan aliran air, tampilan, dan alarm.

Saluran masuk, saluran keluar, dan sumber air semuanya disediakan oleh penjual sendiri.

1.3.7 Sistem pneumatik:

Ini terdiri dari kompresor udara, pengukur tekanan kontak listrik, tiga bagian, katup, silinder, dan katup pengarah.Menyediakan sumber udara listrik ke katup vakum, dll.

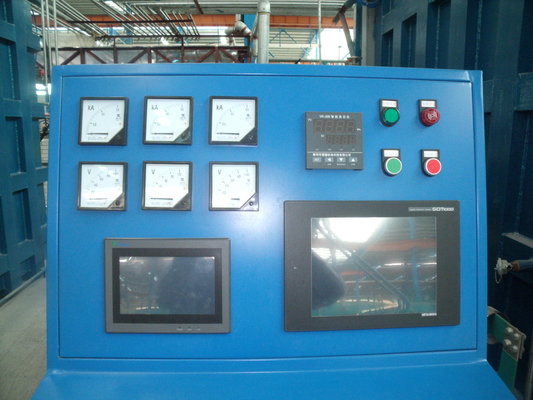

1.3.8 Sistem kendali:

Terdiri dari kabinet, trafo, pengatur tegangan, komponen kontrol, instrumen, kabel dan kabel, serta elektroda berpendingin air.

Kontrol pemanasan terdiri dari PLC dan pengatur tegangan.Tampilan digital suhu, secara otomatis mewujudkan seluruh proses anil melalui program yang telah ditentukan sebelumnya, secara otomatis merekam kurva suhu proses, dan menyimpannya pada USB flash drive.

Tiga set pemeriksaan suhu tungku yang didistribusikan secara merata dan tiga set pemeriksaan suhu inti besi dipasang di tungku.

Sistem pengaturan daya yang terdiri dari transformator dan pengatur tegangan memiliki fungsi transformasi dan pengaturan tegangan.Ini adalah perangkat pengatur tegangan tanpa kontak tanpa transmisi mekanis dan dapat membawa beban untuk pengaturan yang lancar dan tanpa langkah.Skema pengaturan daya ini memiliki efisiensi tinggi, hemat energi, dan tidak menimbulkan kebisingan karena tidak adanya kebocoran magnet dari pengatur tegangan magnet.

Rancang dan buat tampilan layar simulasi sesuai dengan diagram skematik pada layar sentuh.

Desain antarmuka kontrol layar sentuh mencakup fungsi pengaturan proses dan fungsi tampilan proses.Lebih dari 20 kurva proses dapat diatur sebelumnya.

Layar sentuhnya adalah produk penuh warna 15 inci dari WEINVIEW, PLC adalah produk Mitsubishi di Jepang, dan pengontrol suhu serta tampilan suhu keduanya diproduksi oleh Xiamen Yudian.

1.3.9 Troli pengumpan dan pengeluaran:

Kapasitas beban maksimum adalah 5 ton, dan digerakkan secara elektrik untuk berjalan secara otomatis di atas rel tanah guna mencapai pengumpanan dan pembuangan material.Rel pemandu dan mekanisme berjalan mobil keduanya bekerja di zona dingin dan tidak memasuki zona panas;Pastikan tidak berubah bentuk karena panas dan beban.

1.3.10 Persyaratan pengendalian lainnya:

Perlindungan tegangan rendah tekanan air (tidak dapat dimulai tanpa tekanan air; alarm otomatis untuk kekurangan air selama pengoperasian, dan secara otomatis memutus daya pemanas dalam waktu 3 menit) dan alarm suara dan cahaya.

A.Pompa Roots secara otomatis dimulai dengan penundaan.

B.Start pemanasan saling bertautan dengan sistem kosongnya.

C.Sistem pengisian nitrogen secara otomatis mempertahankan tekanan konstan.

D.Alarm tegangan rendah tekanan udara.

1.3.11 Kurva proses referensi adalah sebagai berikut:

A.Suhu kamar~300 ℃ selama 2 jam

B.300 ℃ isolasi selama 2 jam

C.300-700 ℃ selama 8 jam

D.700~800 ℃ selama 3 jam

e.800 ℃ isolasi selama 2 jam

F.Laju pendinginan 800~500 ℃: 20~50 ℃/jam;

G.Pendinginan dalam tungku pada suhu 500-250 ℃, dengan waktu pendinginan kurang lebih 50 ℃/jam pada 500-250 ℃ dan kurang dari 2 jam pada 250-50 ℃;Pendinginan udara pada 50 ℃.

Bila berat benda kerja pada zona temperatur seragam lebih besar dari 3 ton, masih dapat memenuhi persyaratan proses anil.

1.3.13 anil di dalam bingkai

Rangka bagian dalam anil terbuat dari baja tahan karat dan tahan panas, dengan ukuran efektif 2600 × 1000 × 1200.

1.3.14 Suku cadang: Suku cadang standar dan universal harus digunakan, dan aksesori yang tidak standar atau sulit dibeli di pasaran tidak boleh digunakan.

2, Daftar Konfigurasi Peralatan

3,Subdivisi tungku anil lembaran baja silikon:

4,Aksesori lainnya --- yang akan dikirim dengan mesin

4.1, dokumen akan dikirim dengan mesin:

1. Satu panduan pengguna

2. Satu salinan diagram sistem peralatan

3. Satu salinan diagram skema kelistrikan

4. Satu diagram pengkabelan listrik

5. Satu panduan pengguna untuk pompa baling-baling putar SV300B

6. Satu panduan pengguna untuk ZJY-300 Roots Pump

7. Satu panduan pengguna untuk ZJY-600 Roots Pump

8. Semua manual dan sertifikat komponen pendukung lainnya.

4.2, suku cadang akan dikirim dengan mesin:

1. Satu set cincin penyegel

2. Dua sekering cepat

3. Satu sensor suhu
